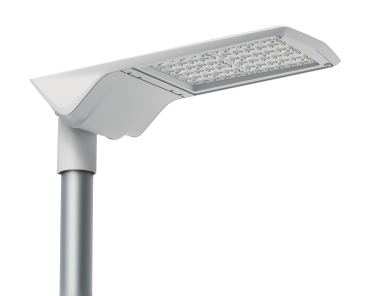

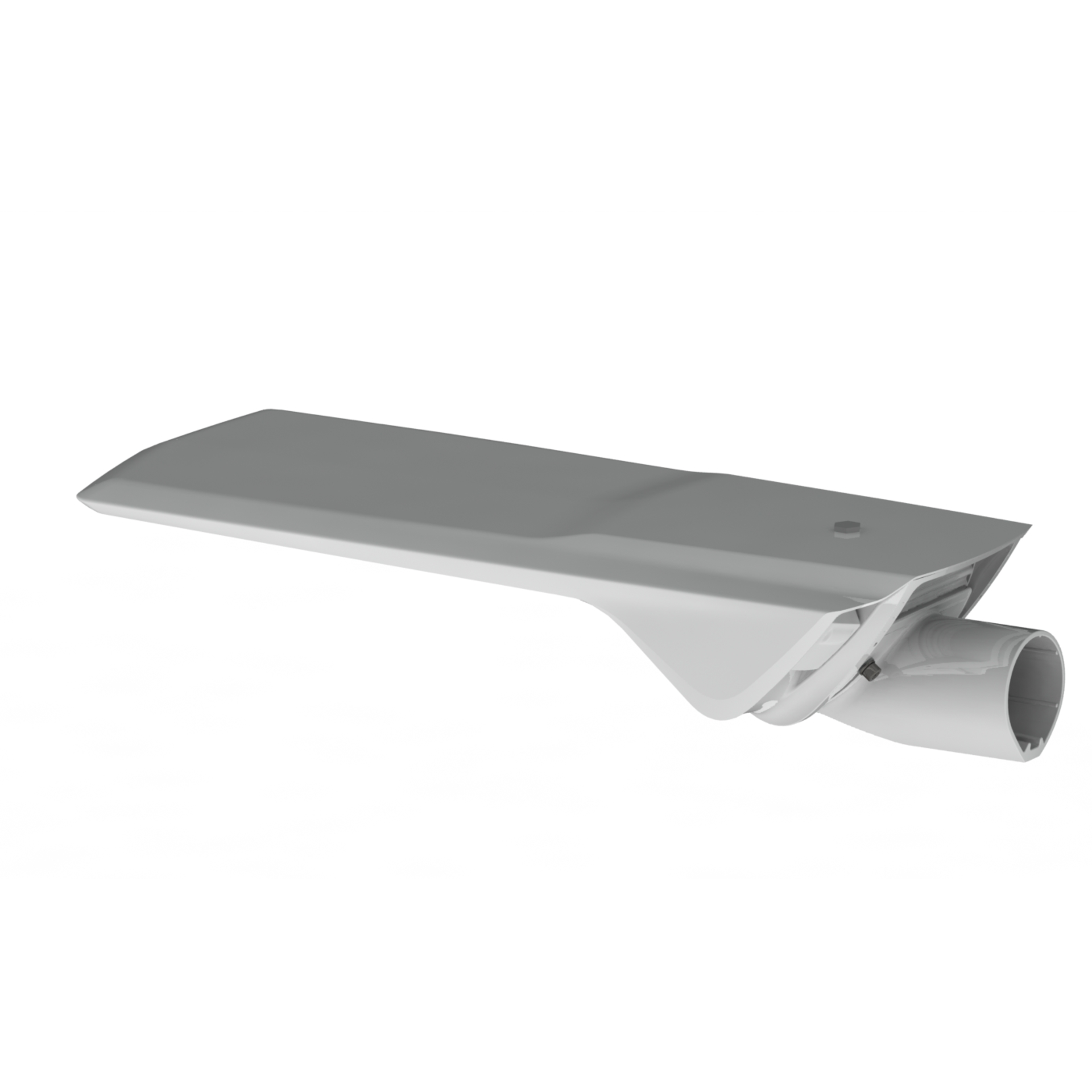

URBANO LED

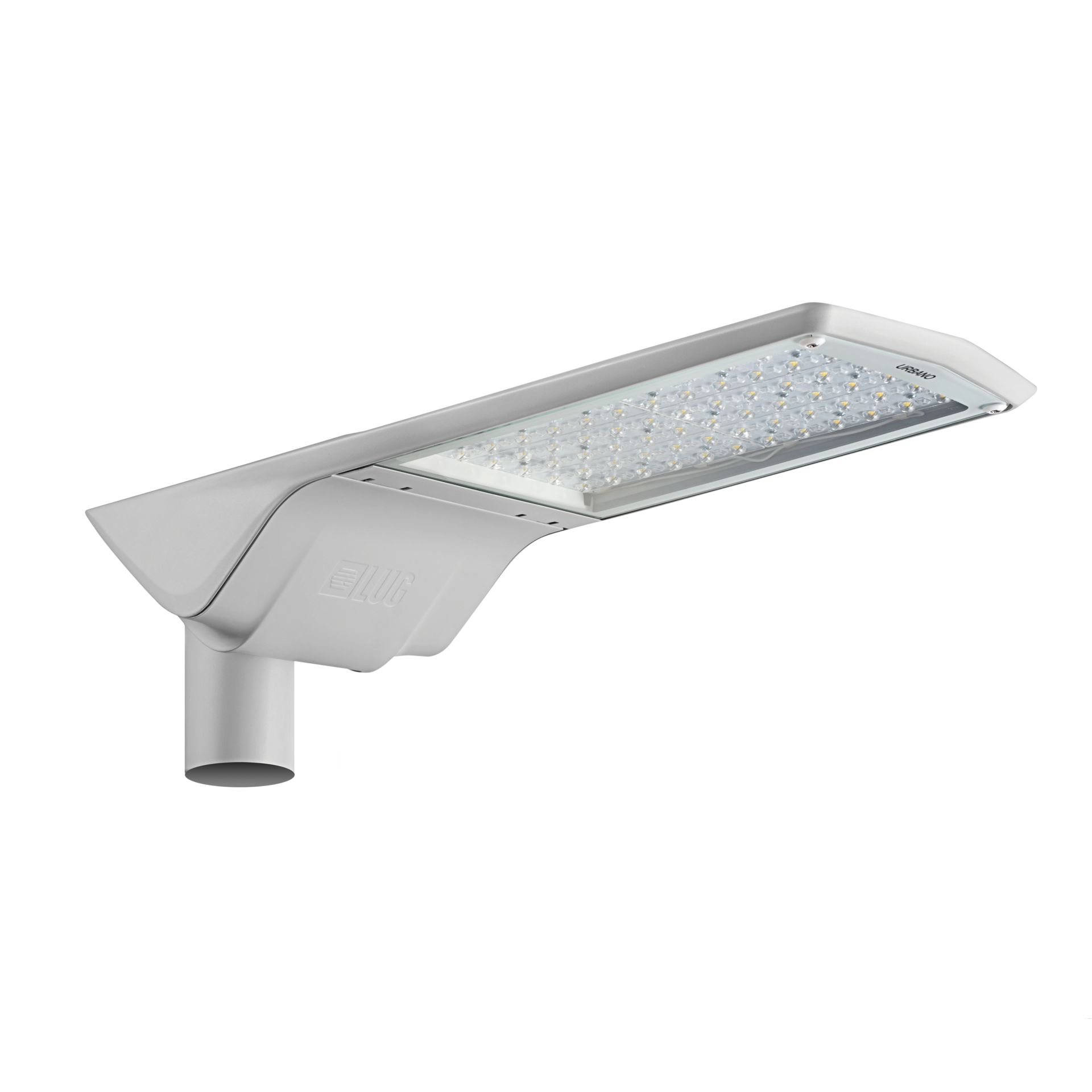

Oprawa uliczna w nowoczesnej formie na źródła światła LED.



Wysoka skuteczność do 151 lm/W
Laureat nagrody Dobry Wzór 2015
Możliwość sterowania natężeniem oświetlenia
Nowoczesny design
Prosty jednoosobowy montaż
Niezawodność

Zastosowanie

autostrady, drogi ekspresowe, drogi gminne, drogi miejskie, drogi osiedlowe, lotniska, oświetlenie obszarowe, parkingi

Dostępne na zamówienie

CLO, DALI, DIM 1..10V, NTC, Temperatura barwowa - 2200K; 2700K, czujnik zmierzchu, przedłużenie gwarancji do 10 lat, zabezpieczenie przeciwprzepięciowe 10kV, złącze NEMA, złącze ZHAGA

Zakres strumienia świetlnego

12050 - 28000 [lm]

Zróżnicowana temperatura barwowa

3000 - 5700 [K]

Dane mechaniczne

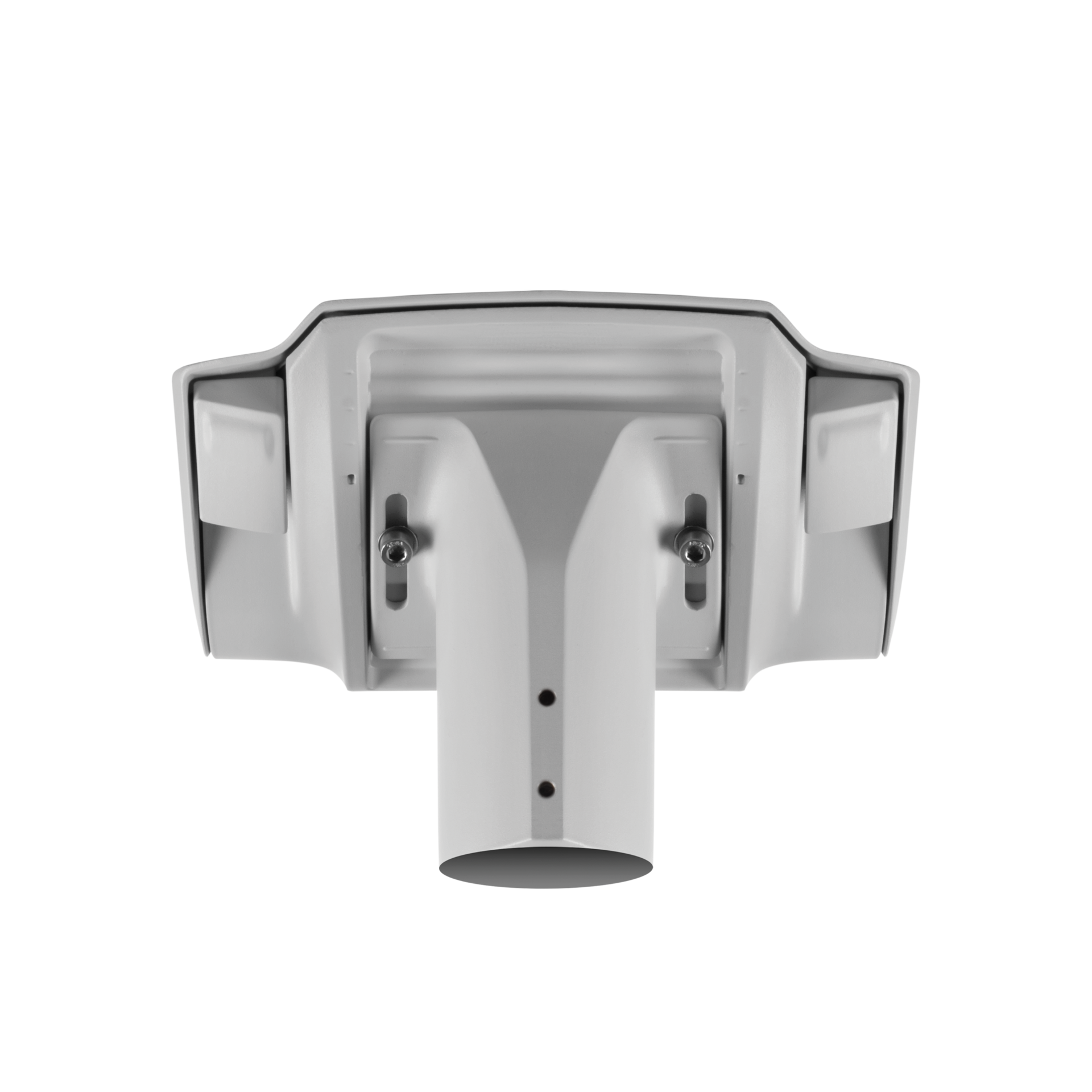

Montaż

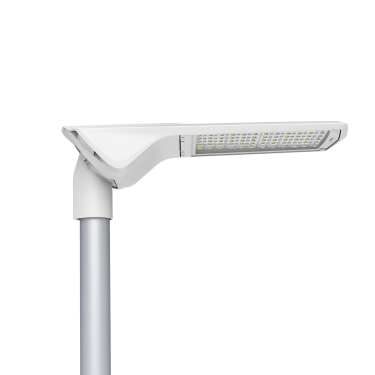

na słupie ø60-76mm, na słupie ø48-60mm (tylko dla opraw o stopniu regulacji 0° ... +15°) - modyfikacja .834, na wysięgniku ø60-76mm, na wysięgniku ø48-60mm (tylko dla opraw o stopniu regulacji 0° ... +15°) - modyfikacja .834
Kolor oprawy
grafit, szary
Zakres temperatury pracy [°C]
* max +35, * max +40, * max +50
RAL
7035
Obudowa
aluminium wtryskiwane wysokociśnieniowo
Powierzchnia boczna eksponowana na wiatr
0.049 m²
Typ

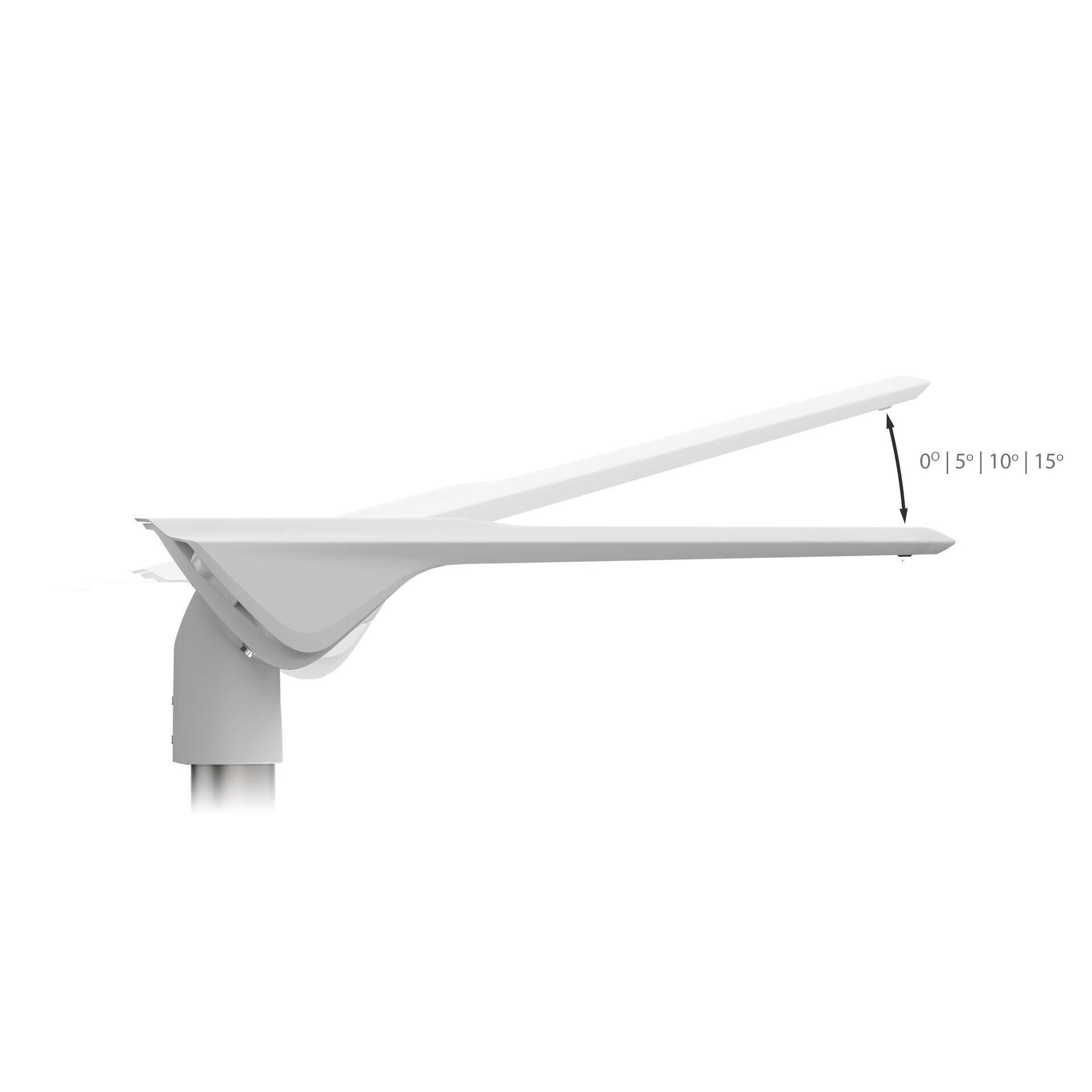

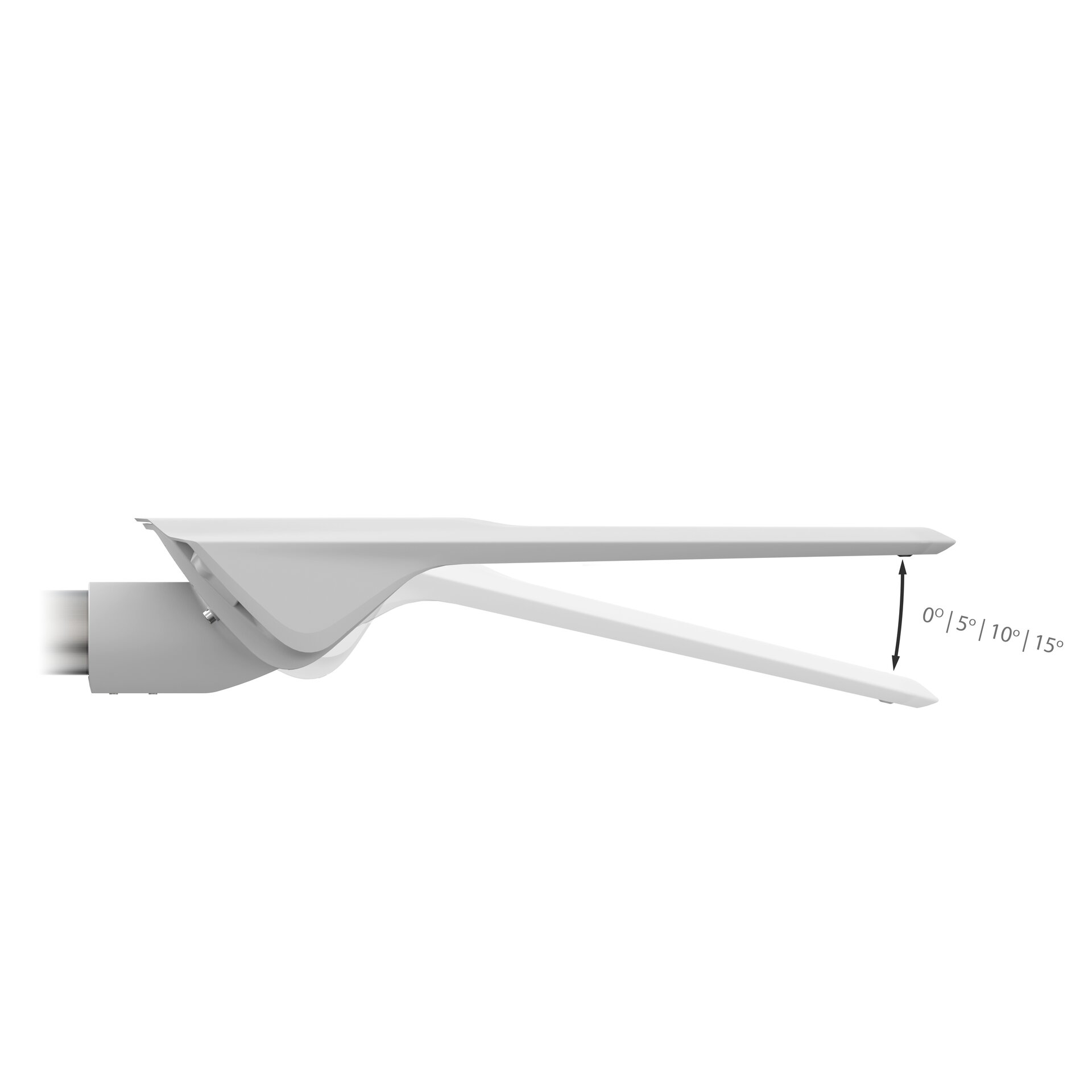

Regulacja -15° ... 0°, Regulacja 0° ... +15°

Dane elektryczne

Zasilanie
220-240V 50/60Hz
Zawiera źródło światła
tak
Moc oprawy [W]
102 - 200
Prąd wyjściowy [mA]
700, 900, 1050
Rodzaj osprzętu
ED
Źródło światła
LED
Maksymalna ilość opraw w obwodzie dla bezpiecznika 10A (B)
2 - 7
Maksymalna ilość opraw w obwodzie dla bezpiecznika 16A (B)
4 - 11
Maksymalna ilość opraw w obwodzie dla bezpiecznika 25A (B)
17

Dane optyczne

Rozsył światła
asymetryczny
Sposób świecenia
bezpośredni
Typ optyki
O1 - do autostrad, O2 - do dróg ekspresowych, O3 - do dróg gminnych, O4 - do dróg miejskich, O5 - do dróg osiedlowych, O50 - do dróg ekspresowych, O51 - do dróg gminnych, O52 - do dróg miejskich, O53 - do dróg osiedlowych, O54 - do oświetlenia obszarowego, O55 - do dróg miejskich i gminnych, O7 - do oświetlenia obszarowego, O8 - do dróg miejskich i gminnych
Klosz
szyba hartowana
Temperatura barwowa [K]
3000, 4000, 5700
CRI/Ra
>70
ULOR / DLOR
0% / 100%
Strumień oprawy [lm]
12050 - 28000
Skuteczność [lm/W]
111 - 151
Grupa ryzyka fotobiologicznego
RG1
SVM
≤0,4
PstLM
≤1

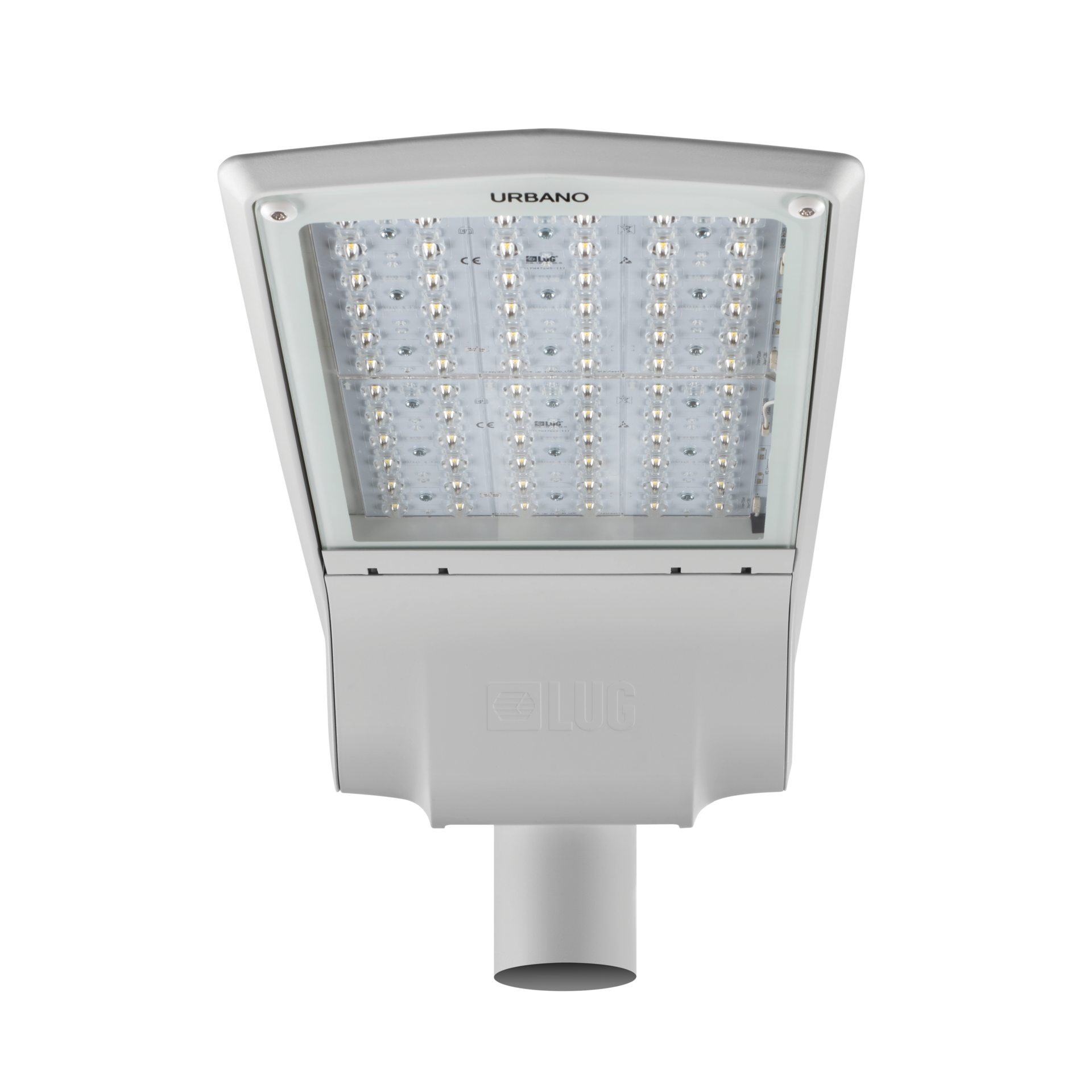

Ilość diod LED
48, 72

Dane ogólne

Wyposażenie dodatkowe
dodatkowe zabezpieczenie antykorozyjne (rozszerzenie indeksu: .985), oprawa z uchwytem do montażu na słupie ø60/48mm (tylko dla opraw o stopniu regulacji 0° ... +15°) - rozszerzenie indeksu: .834
Informacje dodatkowe
Regulacja pochylenia co 5°, złącze nożowe (dla I klasy ochronności), dostęp do komory zasilacza bez użycia narzędzi. Możliwość zastosowania w oprawie jednego lub większej ilości zasilaczy. CRI/Ra >70
Uwagi
słup ani wysięgnik nie stanowią części oprawy
Żywotność L90B10
100 000 h
Gwarancja
5 lat

Wymiary

Wymiary [mm] LxWxH Ilość na palecie Ilość w opakowaniu Masa netto [kg]
730x295x135 24 1 11
730x295x135 24 1 11.2
730x295x135 24 1 12.4
X

Dostępne warianty

Kod
Temperatura barwowa [K]
3000
4000
5700
Strumień oprawy [lm]
Moc oprawy [W]
Skuteczność [lm/W]
Kolor oprawy
grafit
szary
Typ optyki
O1 - do autostrad
O2 - do dróg ekspresowych
O3 - do dróg gminnych
O4 - do dróg miejskich
O5 - do dróg osiedlowych
O50 - do dróg ekspresowych
O51 - do dróg gminnych
O52 - do dróg miejskich
O53 - do dróg osiedlowych
O54 - do oświetlenia obszarowego
O55 - do dróg miejskich i gminnych
O7 - do oświetlenia obszarowego
O8 - do dróg miejskich i gminnych
Klasa ochronności
I
II
Wyczyść filtry
Porównaj Kod Rodzaj osprzętu Klasa ochronności Odporność mechaniczna Moc oprawy [W] Strumień oprawy [lm] Skuteczność [lm/W] Temperatura barwowa [K] Typ optyki Kolor oprawy Zakres temperatury pracy [°C]
130192.5L05.11 ED I IK09 103 12400 120 4000 O1 - do autostrad szary * max +50
130192.5L05.111 ED I IK09 103 12400 120 4000 O1 - do autostrad szary * max +50
130192.5L05.12 ED I IK09 103 12250 119 4000 O2 - do dróg ekspresowych szary * max +50
130192.5L05.121 ED I IK09 103 12250 119 4000 O2 - do dróg ekspresowych szary * max +50
130192.5L05.13 ED I IK09 103 12050 117 4000 O3 - do dróg gminnych szary * max +50
130192.5L05.131 ED I IK09 103 12050 117 4000 O3 - do dróg gminnych szary * max +50
130192.5L05.14 ED I IK09 103 12150 118 4000 O4 - do dróg miejskich szary * max +50
130192.5L05.141 ED I IK09 103 12150 118 4000 O4 - do dróg miejskich szary * max +50
130192.5L05.15 ED I IK09 103 12250 119 4000 O5 - do dróg osiedlowych szary * max +50
130192.5L05.151 ED I IK09 103 12250 119 4000 O5 - do dróg osiedlowych szary * max +50
Porównaj zaznaczone
Pokazano 10 / 568
Pokaż wszystkie
* Dolny zakres temperatury: -40°C do -20°C, w zależności od rodzaju zastosowanego zasilacza (wymagana konsultacja z Wydziałem Technicznego Przygotowania Produkcji LUG).
Należy pamiętać, że standardowa oprawa nie jest przeznaczona do stosowania w środowisku o podwyższonej kategorii korozyjności. Zastosowanie oprawy do pracy w środowisku, dla którego wymagane jest dodatkowe zabezpieczenie antykorozyjne, wymaga zastosowania indeksu z rozszerzeniem .985 (na zamówienie).
W celu zastosowania oprawy w środowisku agresywnym, np. o zwiększonym stężeniu siarki, soli lub innych substancji agresywnych, wymagana jest konsultacja z Wydziałem Technicznego Przygotowania Produkcji LUG.
Tolerancja strumienia świetlnego +/- 10%.
Tolerancja mocy +/- 5%.
Strumień światła, rozkład natężenia światła i wydajność świetlna zostały zbadane według normy EN ISO 17025:2005 dla serii norm EN13032 oraz normy LM-79.
Aktualne dane produktu oraz Ogólne Warunki Gwarancji dostępne na naszej stronie www.lug.com.pl
Szczegółowe informacje o strumieniach i mocach dla poszczególnych indeksów wskazane są na karcie katalogowej produktu.
Parametry w karcie katalogowej podawane są dla Ta=25°C.
Podane zakresy temperatur pracy dotyczą wyłącznie opraw stosowanych w środowisku zewnętrznym.
Tolerancja temperatury barwowej +/- 5%.
