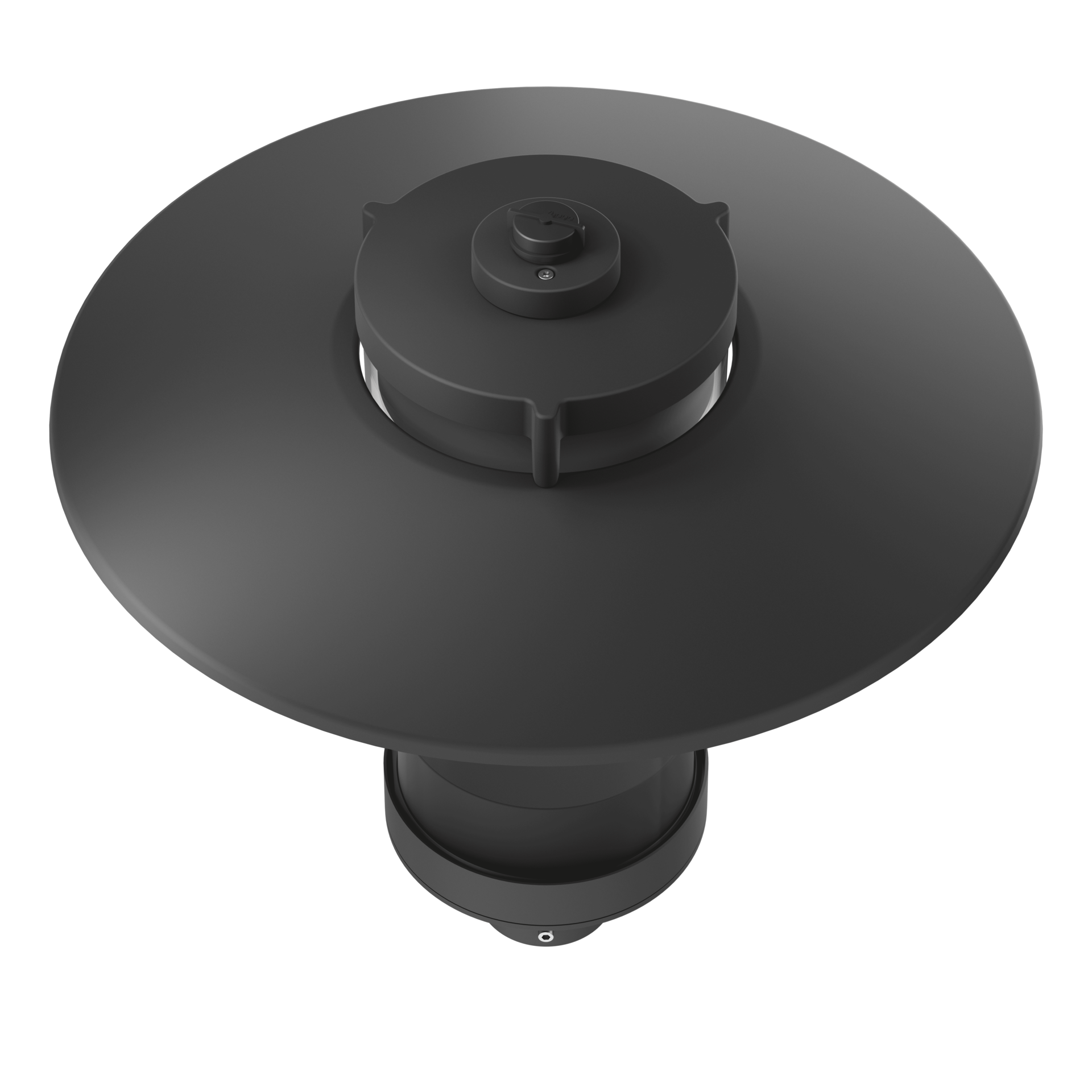

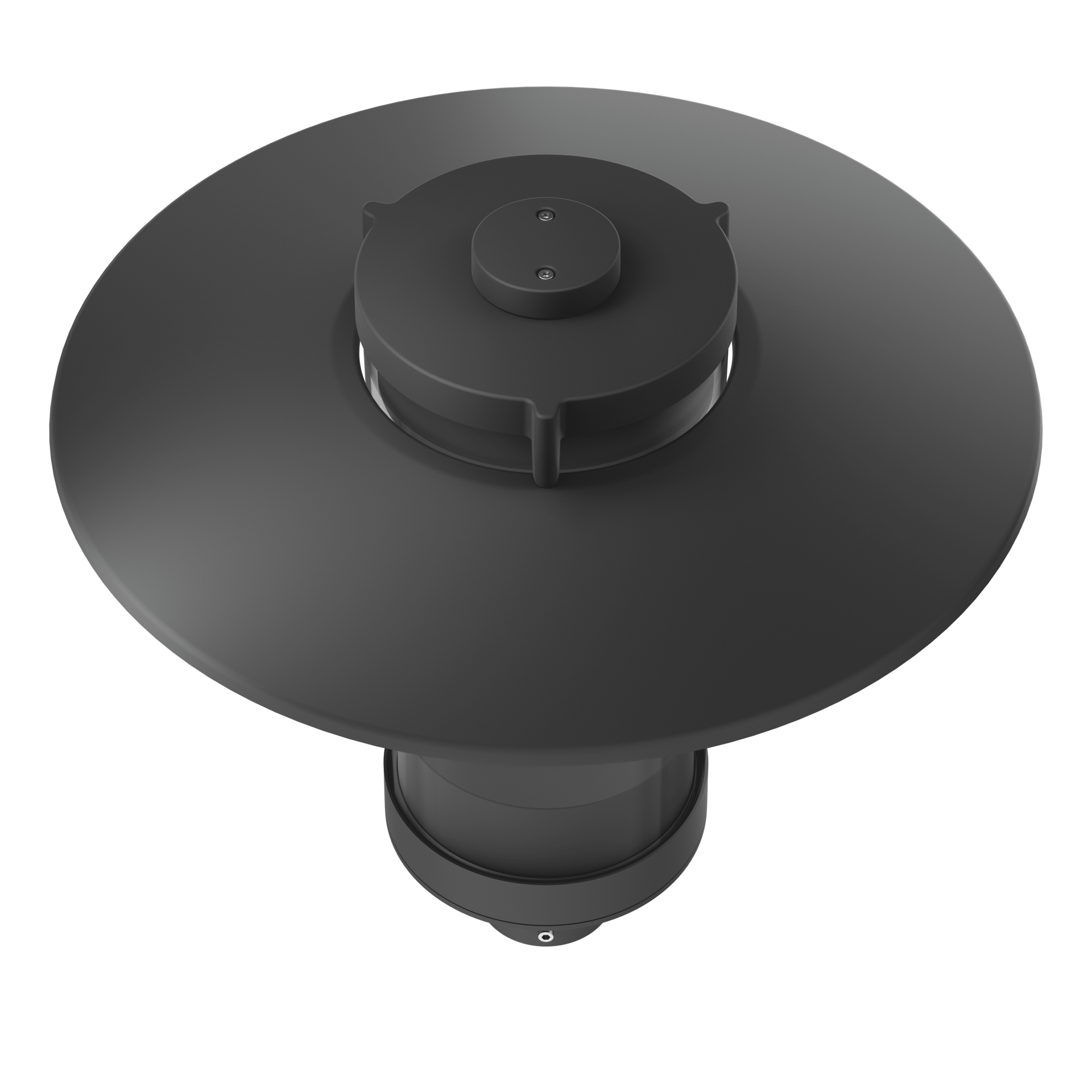

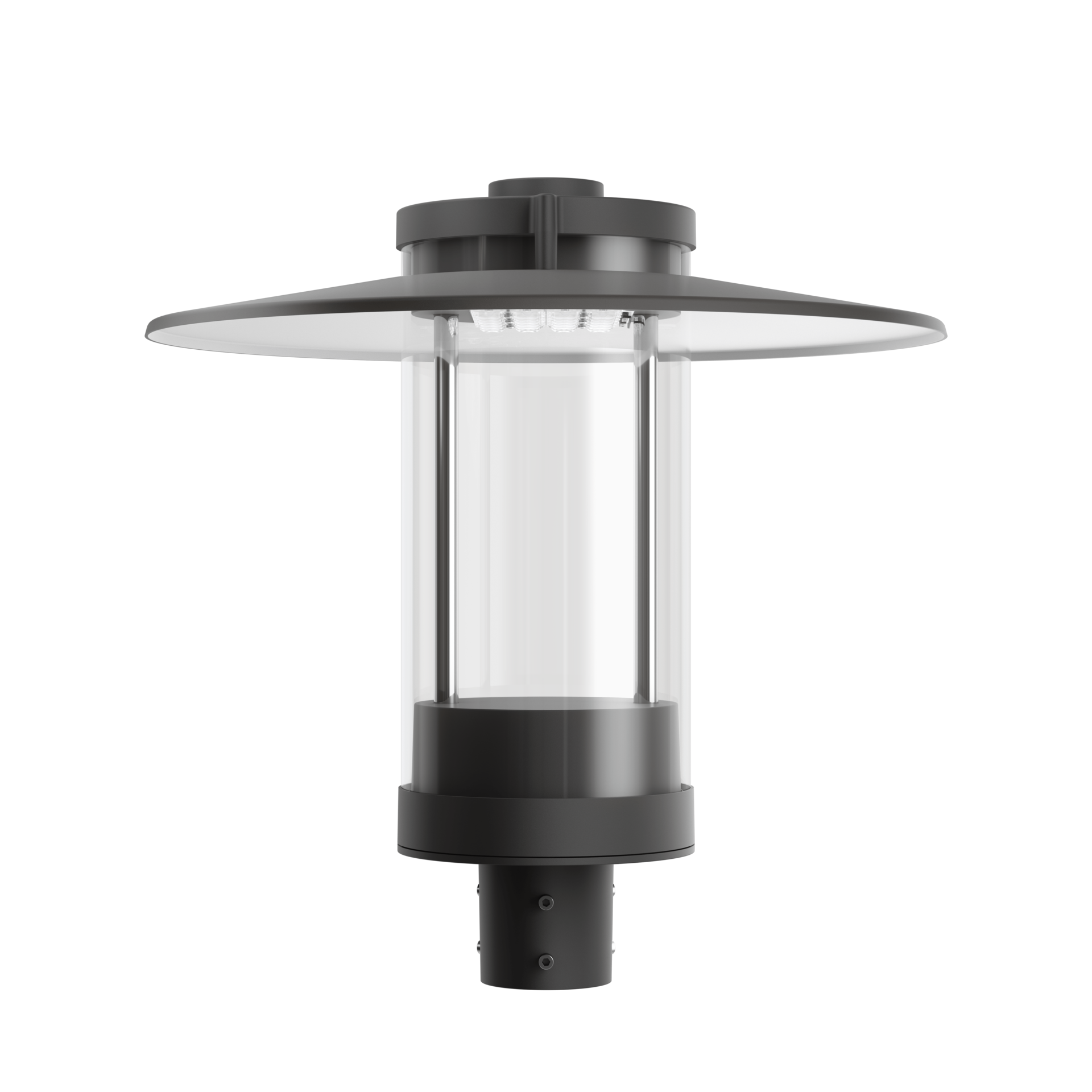

NORA HAT

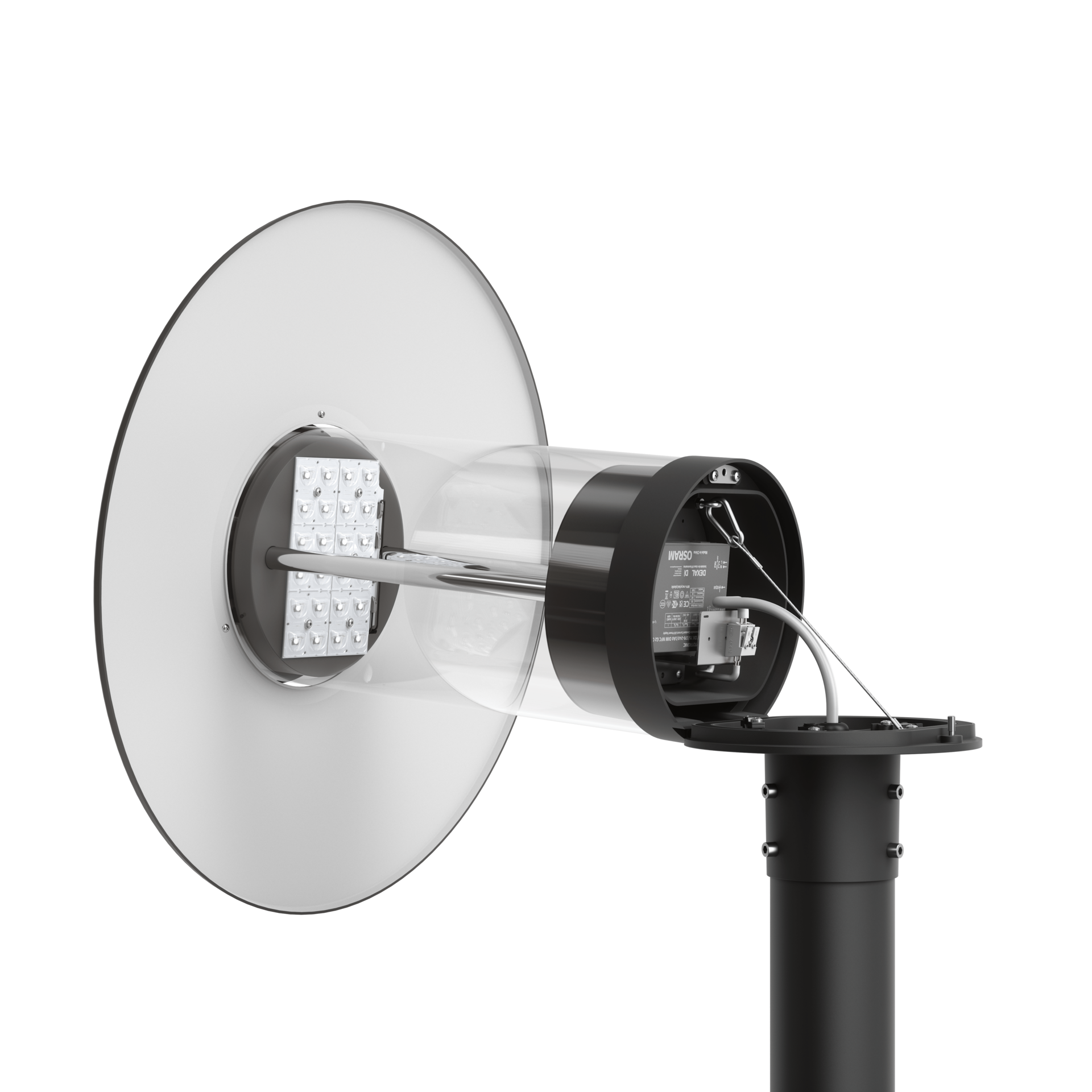

Oprawa Park&City w nowoczesnej formie na źródła światła LED dostępna w dwóch wersjach: standardowej i z kapeluszem. Korpus wykonany z malowanego proszkowo aluminium z wysokoprzepuszczalnym dyfuzorem z PC. Łatwe i intuicyjne otwieranie oprawy ułatwia montaż i konserwację.



Nowoczesny design
Niezawodność
Wysoka skuteczność do 162 lm/W

Zastosowanie

alejki spacerowe, chodniki, drogi osiedlowe, osiedla mieszkaniowe, parki, place zabaw, promenady, tereny publiczne, ścieżki rowerowe

Dostępne na zamówienie

DALI

Zakres strumienia świetlnego

690 - 6900 [lm]

Zróżnicowana temperatura barwowa

2200 - 4000 [K]

Dane mechaniczne

Montaż
na słupie ø60-76mm
Kolor oprawy
grafit
Zakres temperatury pracy [°C]
-40 ... +55
RAL
7016
Obudowa
aluminium wtryskiwane wysokociśnieniowo
Powierzchnia boczna eksponowana na wiatr
0,11 m²

Dane elektryczne

Zasilanie
220-240V 50/60Hz
Zawiera źródło światła
tak
Moc oprawy [W]
6.3 - 43.9
Prąd wyjściowy [mA]
150, 300, 600
Rodzaj osprzętu
ED, ZHAGA D4i
Zasilanie bezpieczne niskim napięciem SELV
tak
Źródło światła
LED
Maksymalna ilość opraw w obwodzie dla bezpiecznika 10A (B)
18 - 30
Maksymalna ilość opraw w obwodzie dla bezpiecznika 16A (B)
30 - 48
Maksymalna ilość opraw w obwodzie dla bezpiecznika 25A (B)
46

Dane optyczne

Rozsył światła
asymetryczny
Sposób świecenia
bezpośredni
Typ optyki
O1 - do oświetlenia drogowego, O2 - do oświetlenia drogowego, O3 - do oświetlenia drogowego, O4 - do oświetlenia drogowego, O5 - do oświetlenia drogowego, O6 - do oświetlenia drogowego, O7 - do oświetlenia drogowego
Odbłyśnik
biały
Klosz
przezroczysty (PMMA)
Temperatura barwowa [K]
2200, 2700, 3000, 4000
CRI/Ra
>70
Kroki MacAdama
5
Strumień oprawy [lm]
690 - 6900
Skuteczność [lm/W]
110 - 162
Grupa ryzyka fotobiologicznego
RG1
SVM
≤0,4
PstLM
≤1
Ilość diod LED
12, 24

Dane ogólne

Uwagi
słup nie stanowi części oprawy
Żywotność L90B10
100 000 h
Gwarancja
5 lat

Wymiary

Wymiary [mm] LxWxH Ilość na palecie Ilość w opakowaniu Masa netto [kg]
207x550x545 16 1 7.3
X

Dostępne warianty

Kod
Temperatura barwowa [K]
2200
2700
3000
4000
Strumień oprawy [lm]
Moc oprawy [W]
Skuteczność [lm/W]
Rodzaj osprzętu
ED
ZHAGA D4i
Typ optyki
O1 - do oświetlenia drogowego
O2 - do oświetlenia drogowego
O3 - do oświetlenia drogowego
O4 - do oświetlenia drogowego
O5 - do oświetlenia drogowego
O6 - do oświetlenia drogowego
O7 - do oświetlenia drogowego
Wyczyść filtry
Porównaj Kod Typ optyki Rodzaj osprzętu Moc oprawy [W] Strumień oprawy [lm] Skuteczność [lm/W] Temperatura barwowa [K] CRI/Ra Kolor oprawy Zakres temperatury pracy [°C]
160175.5L012.010 O1 - do oświetlenia drogowego ED 6.3 700 111 2200 >70 grafit -40 ... +55
160175.5L012.020 O2 - do oświetlenia drogowego ED 6.3 690 110 2200 >70 grafit -40 ... +55
160175.5L012.030 O3 - do oświetlenia drogowego ED 6.3 700 111 2200 >70 grafit -40 ... +55
160175.5L012.040 O4 - do oświetlenia drogowego ED 6.3 770 122 2200 >70 grafit -40 ... +55
160175.5L012.050 O5 - do oświetlenia drogowego ED 6.3 730 116 2200 >70 grafit -40 ... +55
160175.5L012.060 O6 - do oświetlenia drogowego ED 6.3 760 121 2200 >70 grafit -40 ... +55
160175.5L012.070 O7 - do oświetlenia drogowego ED 6.3 790 125 2200 >70 grafit -40 ... +55
160175.5L022.010 O1 - do oświetlenia drogowego ED 6.3 760 121 2700 >70 grafit -40 ... +55
160175.5L022.020 O2 - do oświetlenia drogowego ED 6.3 750 119 2700 >70 grafit -40 ... +55
160175.5L022.030 O3 - do oświetlenia drogowego ED 6.3 770 122 2700 >70 grafit -40 ... +55
Porównaj zaznaczone
Pokazano 10 / 168
Pokaż wszystkie
Tolerancja strumienia świetlnego +/- 10%.
Tolerancja mocy +/- 5%.
Należy pamiętać, że standardowa oprawa nie jest przeznaczona do stosowania w środowisku o podwyższonym stopniu zasolenia. Jeśli jest wymagane przystosowanie oprawy do pracy w takim środowisku, prosimy o kontakt z naszym Departamentem Handlowym, w celu potwierdzenia możliwości użycia dodatkowej powłoki ochronnej.
Aktualne dane produktu oraz Ogólne Warunki Gwarancji dostępne na naszej stronie www.lug.com.pl
Szczegółowe informacje o strumieniach i mocach dla poszczególnych indeksów wskazane są na karcie katalogowej produktu.
Parametry w karcie katalogowej podawane są dla Ta=25°C.
Podane zakresy temperatur pracy dotyczą wyłącznie opraw stosowanych w środowisku zewnętrznym.
Tolerancja temperatury barwowej +/- 5%.
