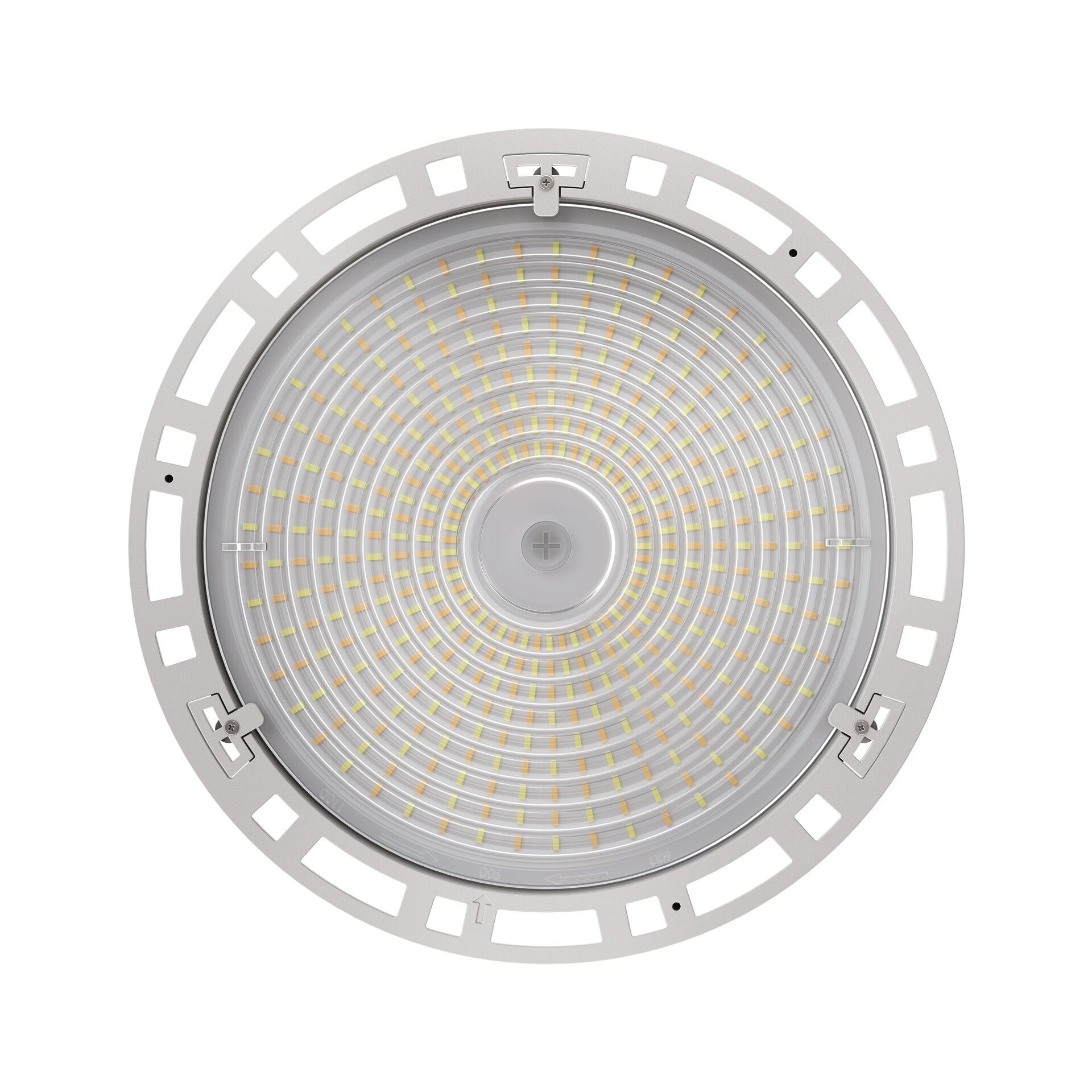

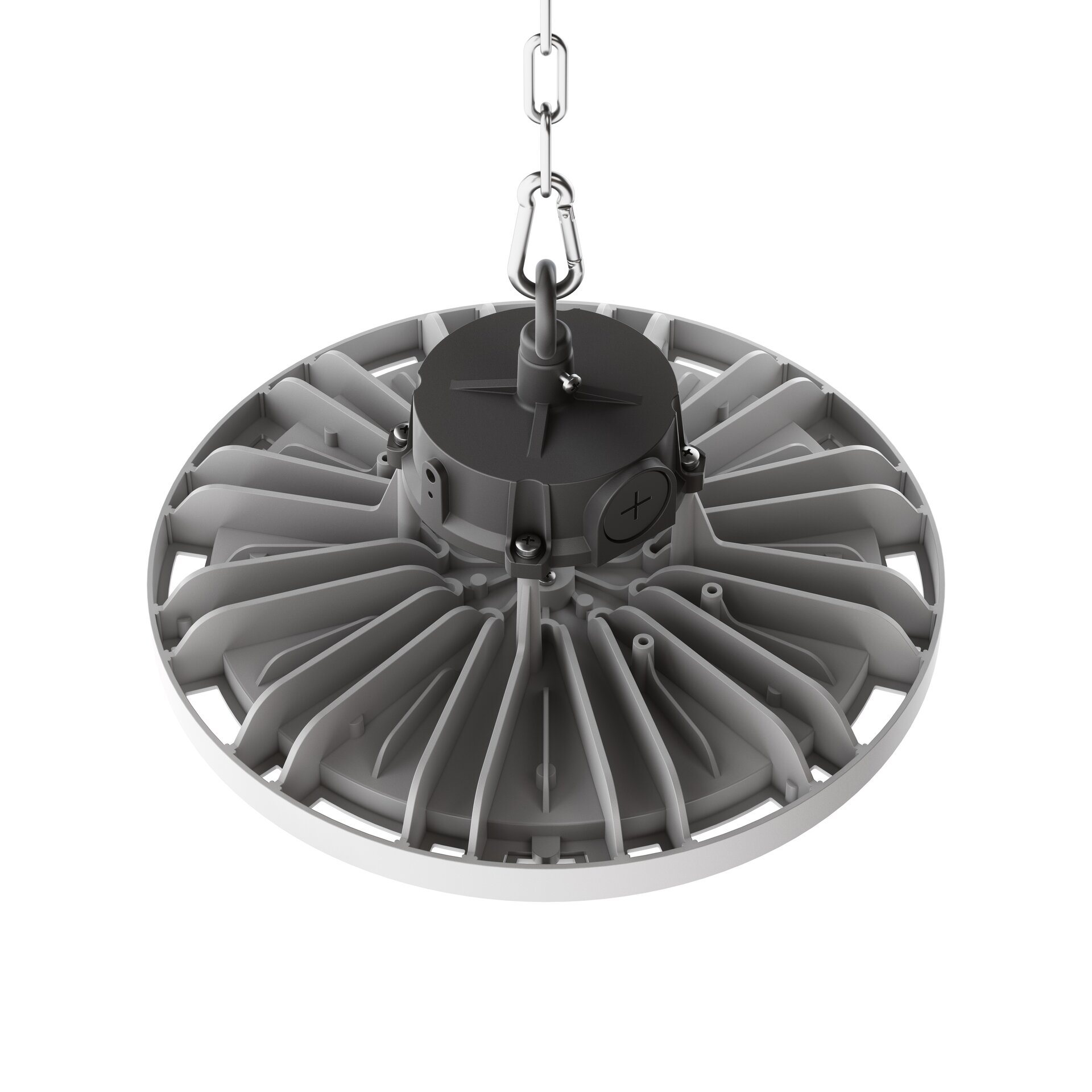

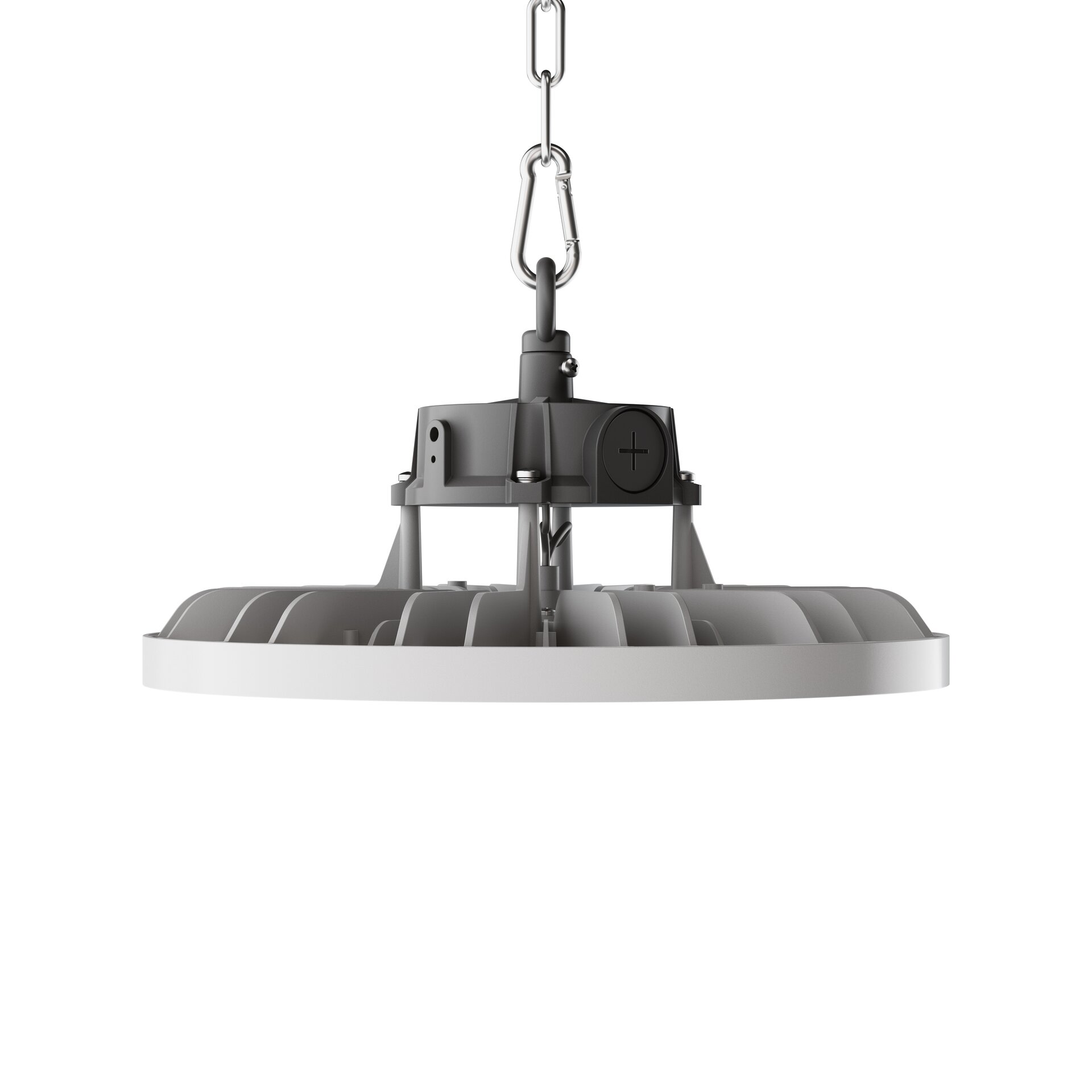

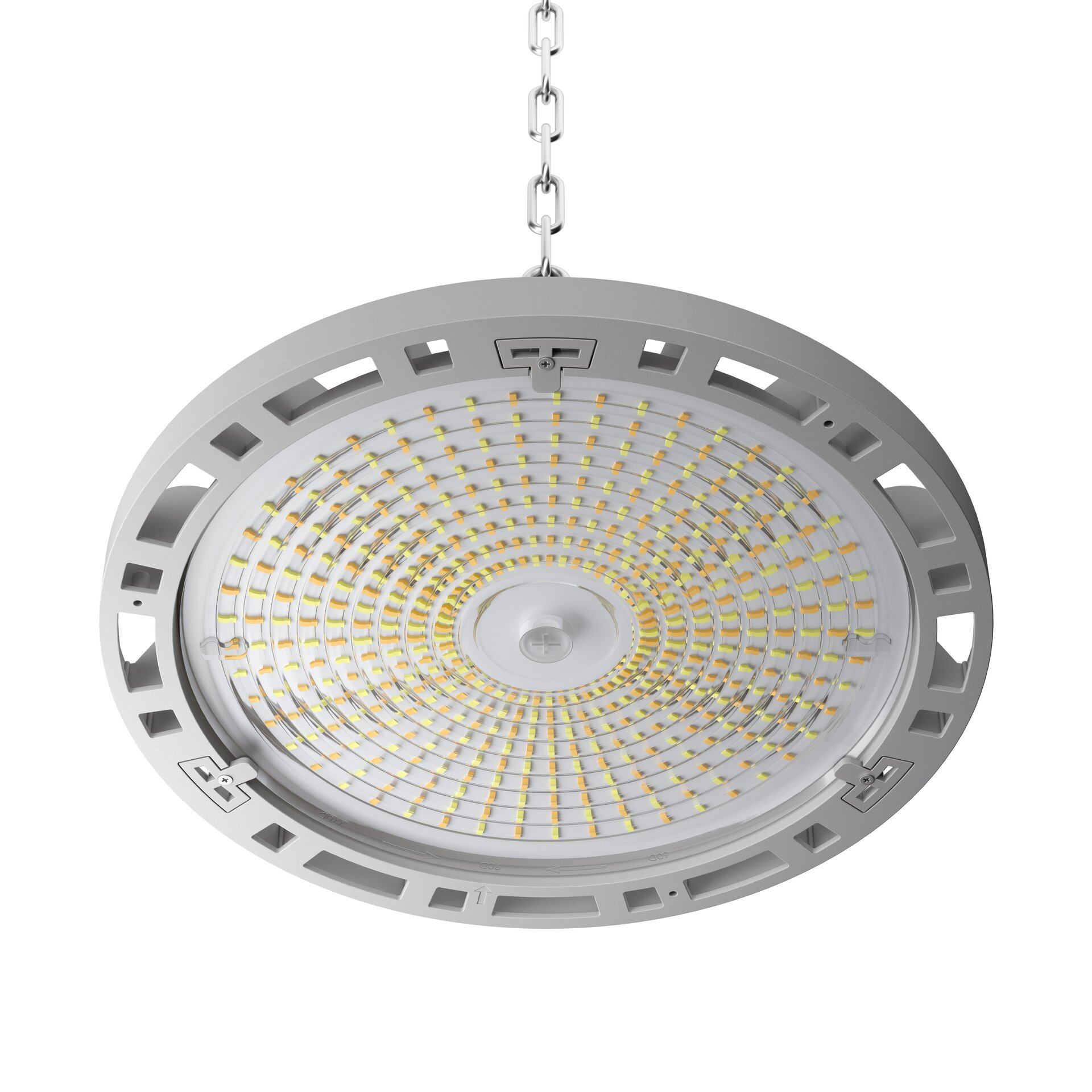

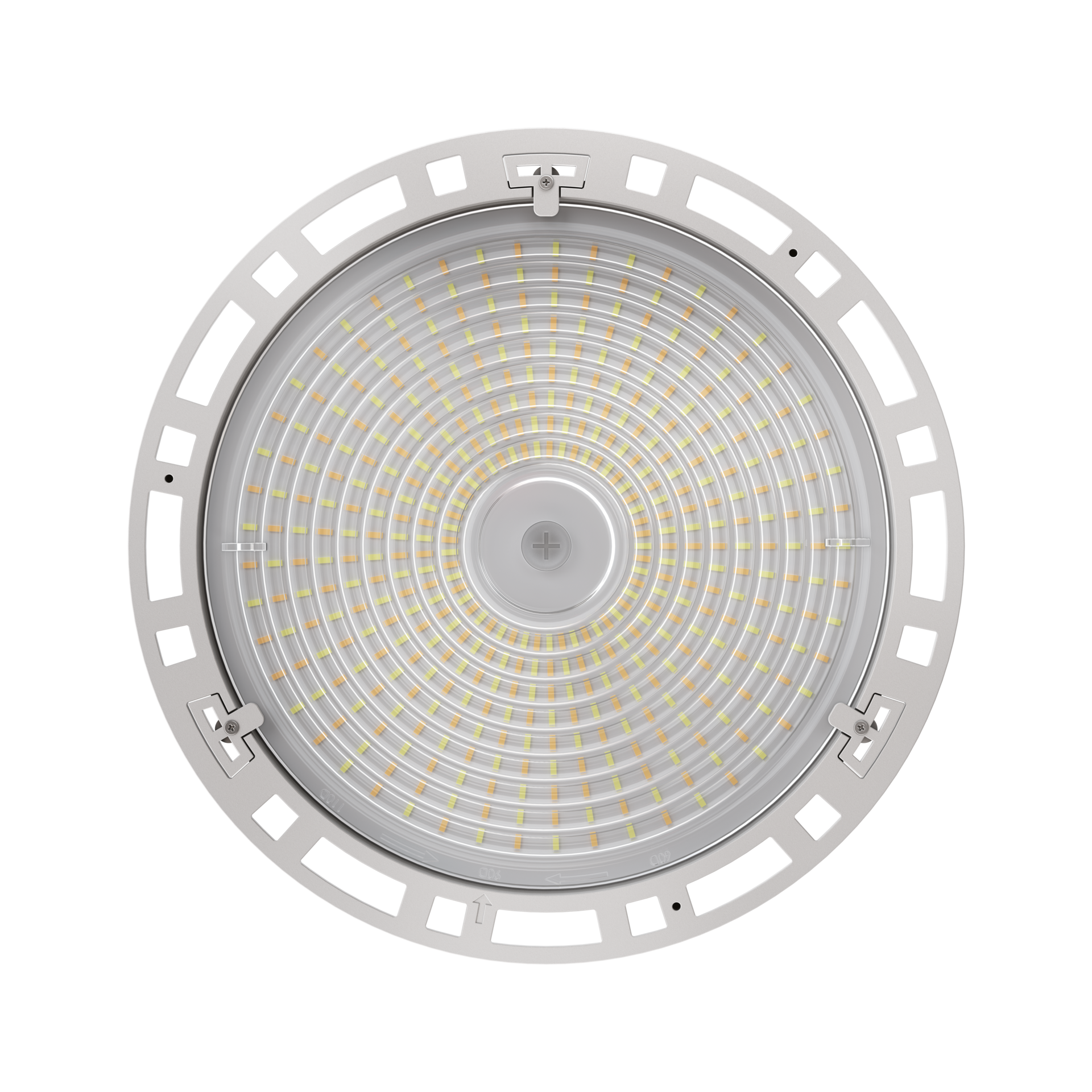

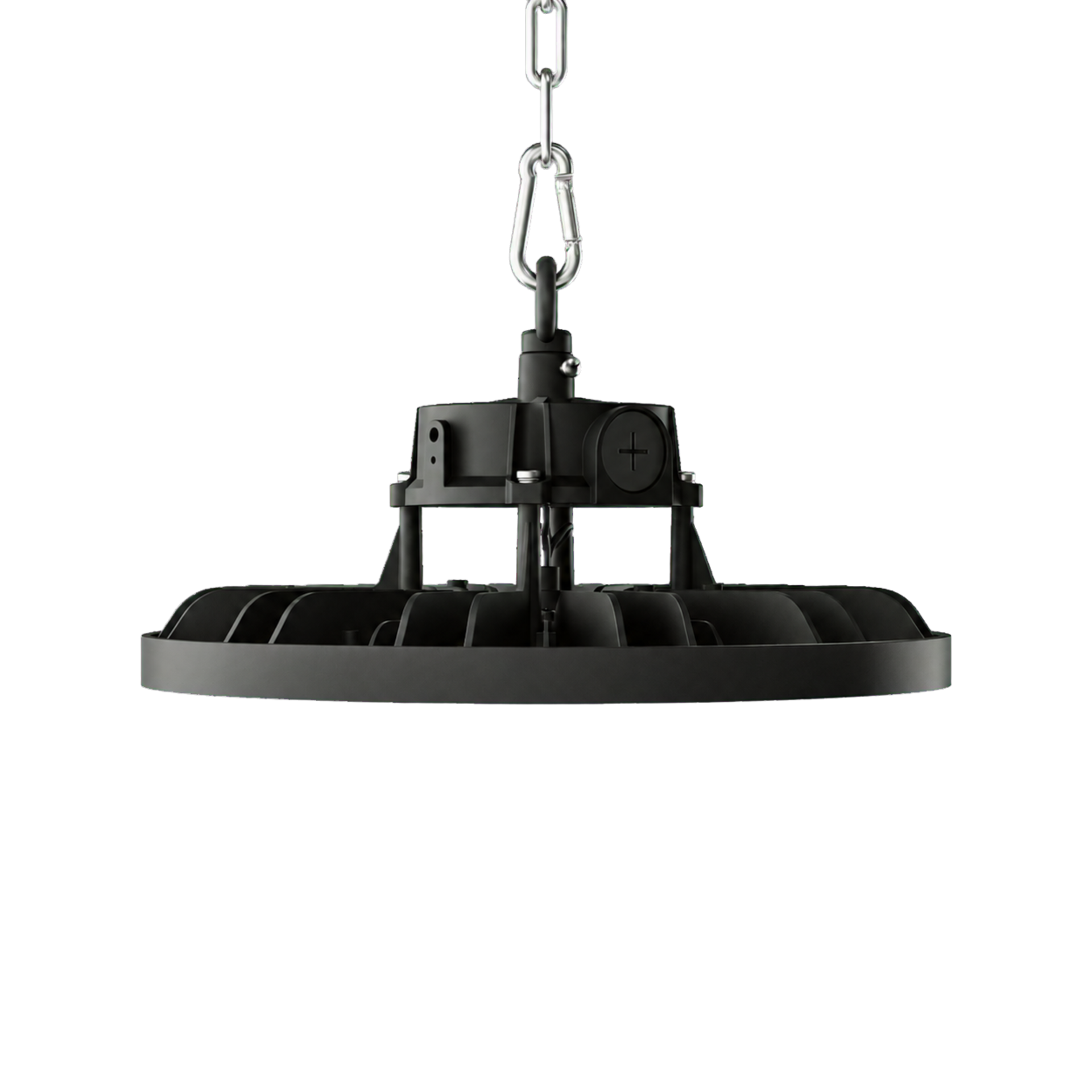

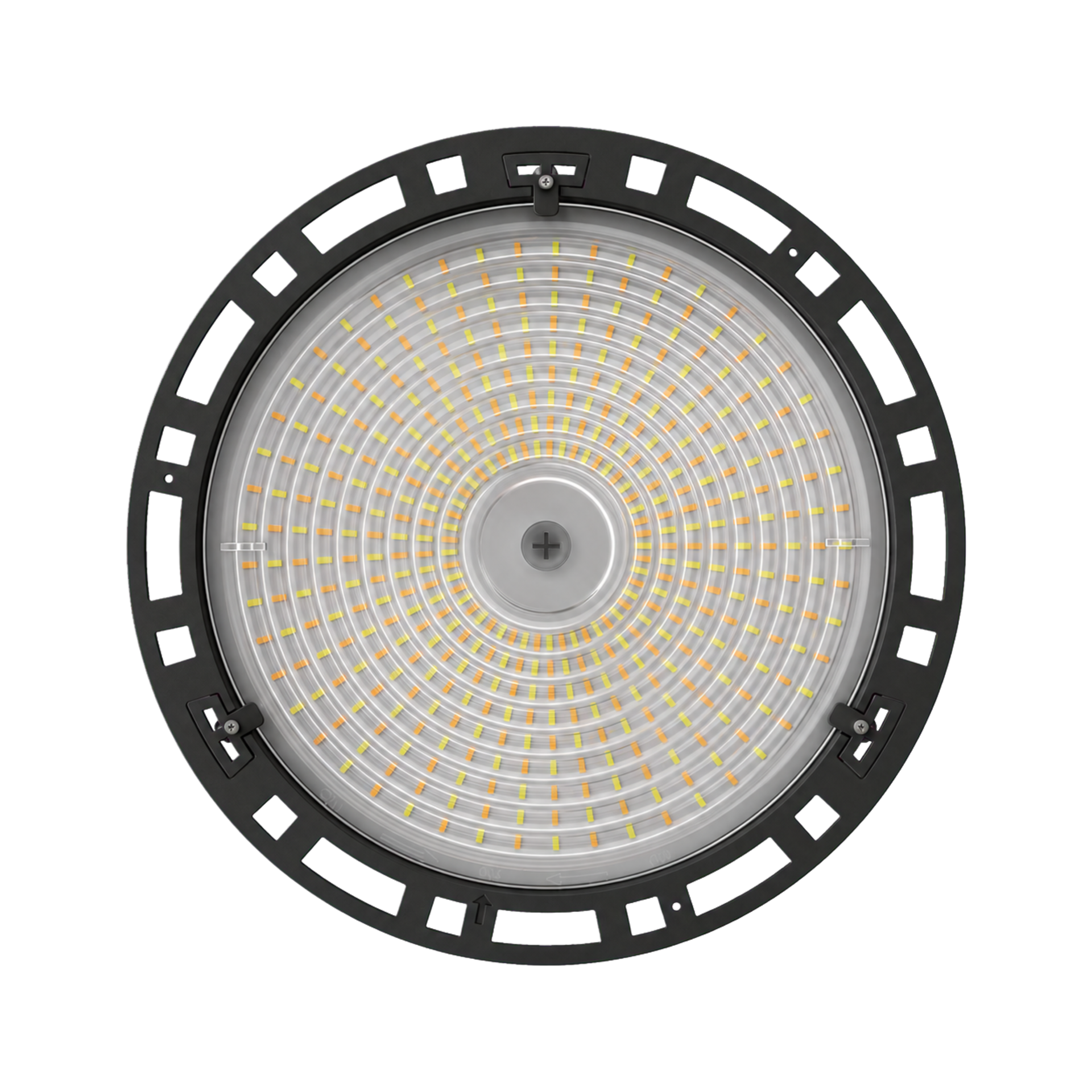

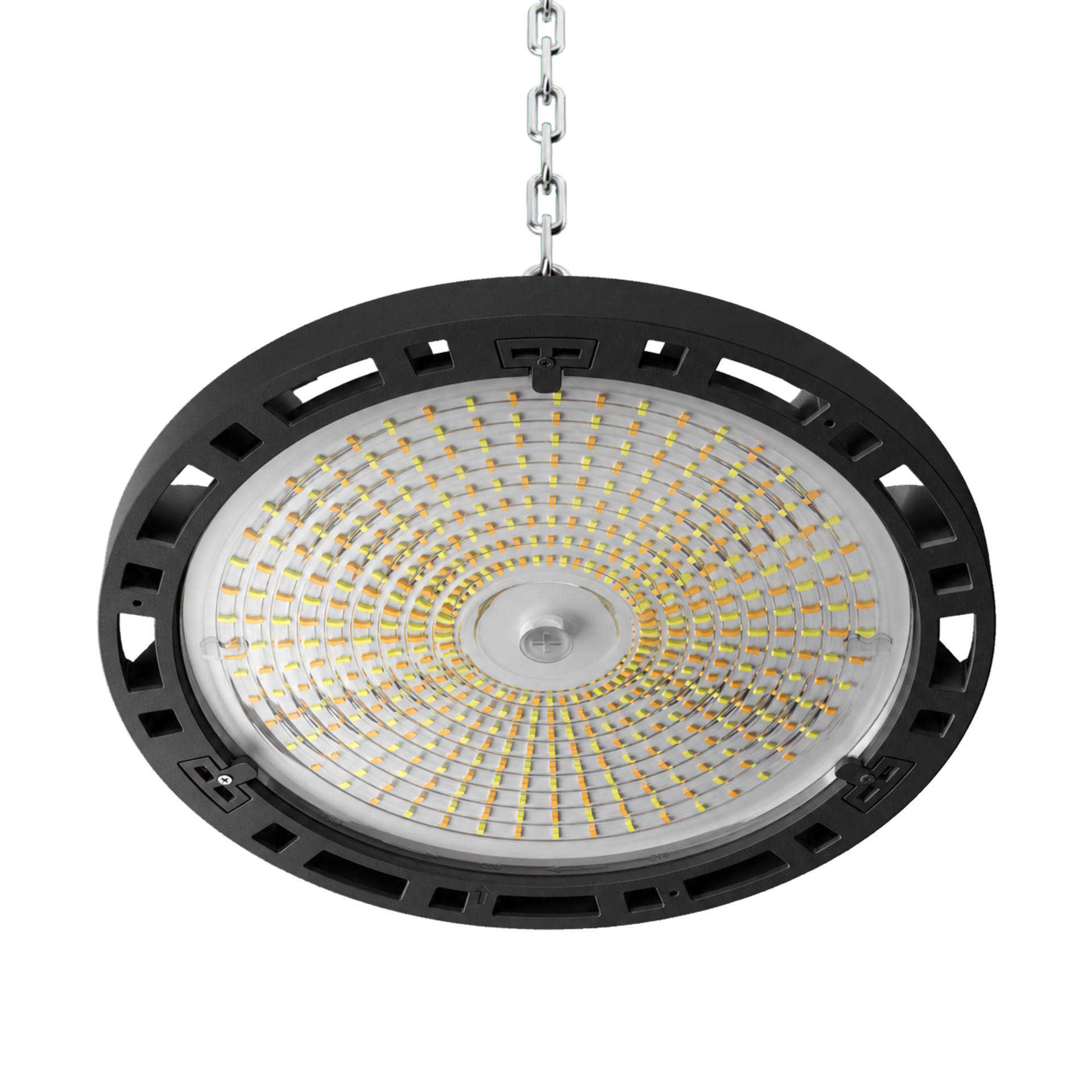

LCS HIGHBAY ROUND

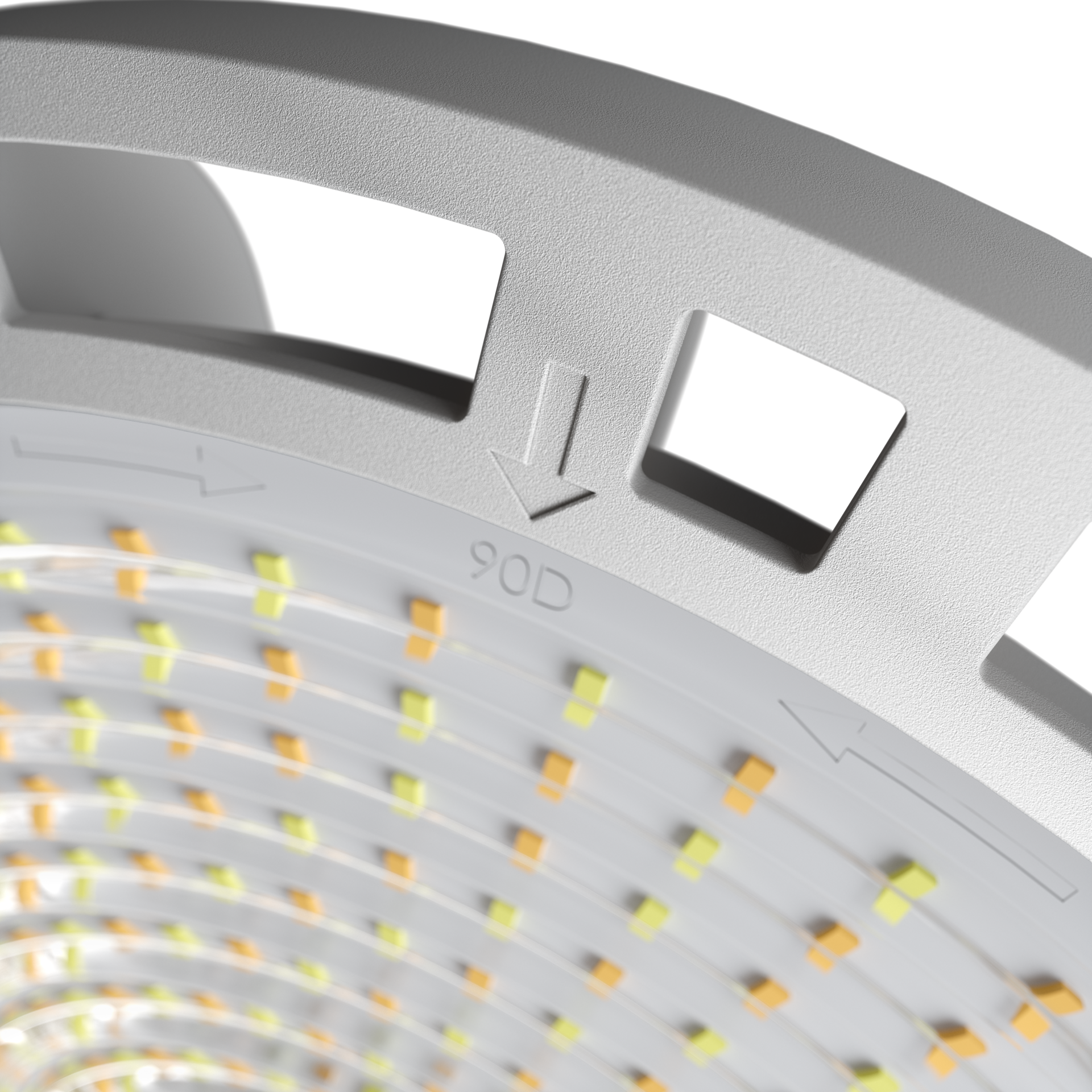

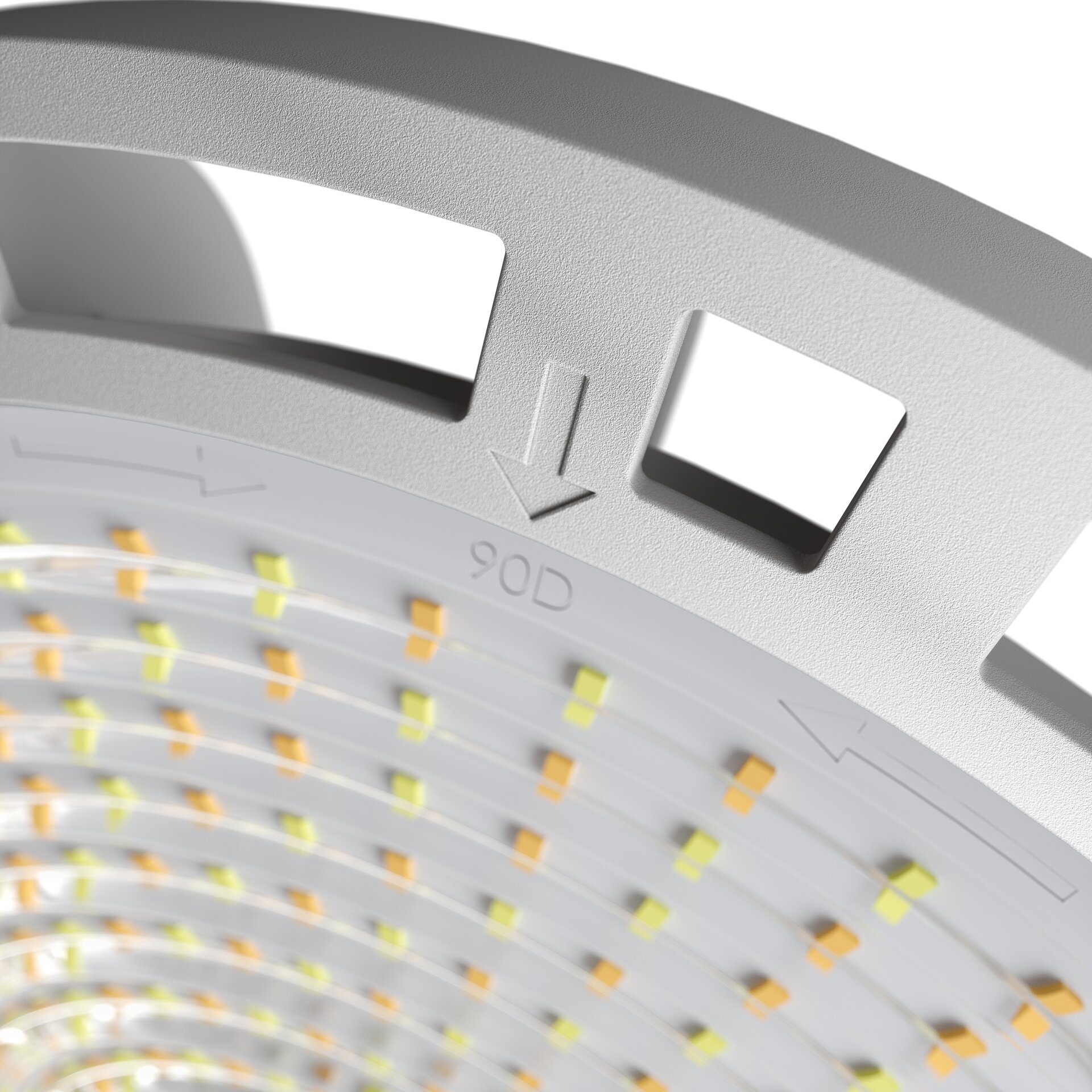

Oprawa przemysłowa przeznaczona do oświetlania obiektów o dużej powierzchni. Przeznaczona do zastosowań wymagających montażu pojedynczego wiszącego. Unikalna konstrukcja z możliwością regulacji strumienia świetlnego, temperatury barwowej i kąta rozsyłu światła.



Standardowe szybkozłącze 3-polowe – maksimum prostoty przy montażu
Doskonałe połączenie estetyki i ergonomii
Łatwy i szybki montaż
Nowoczesny design
Niezawodność

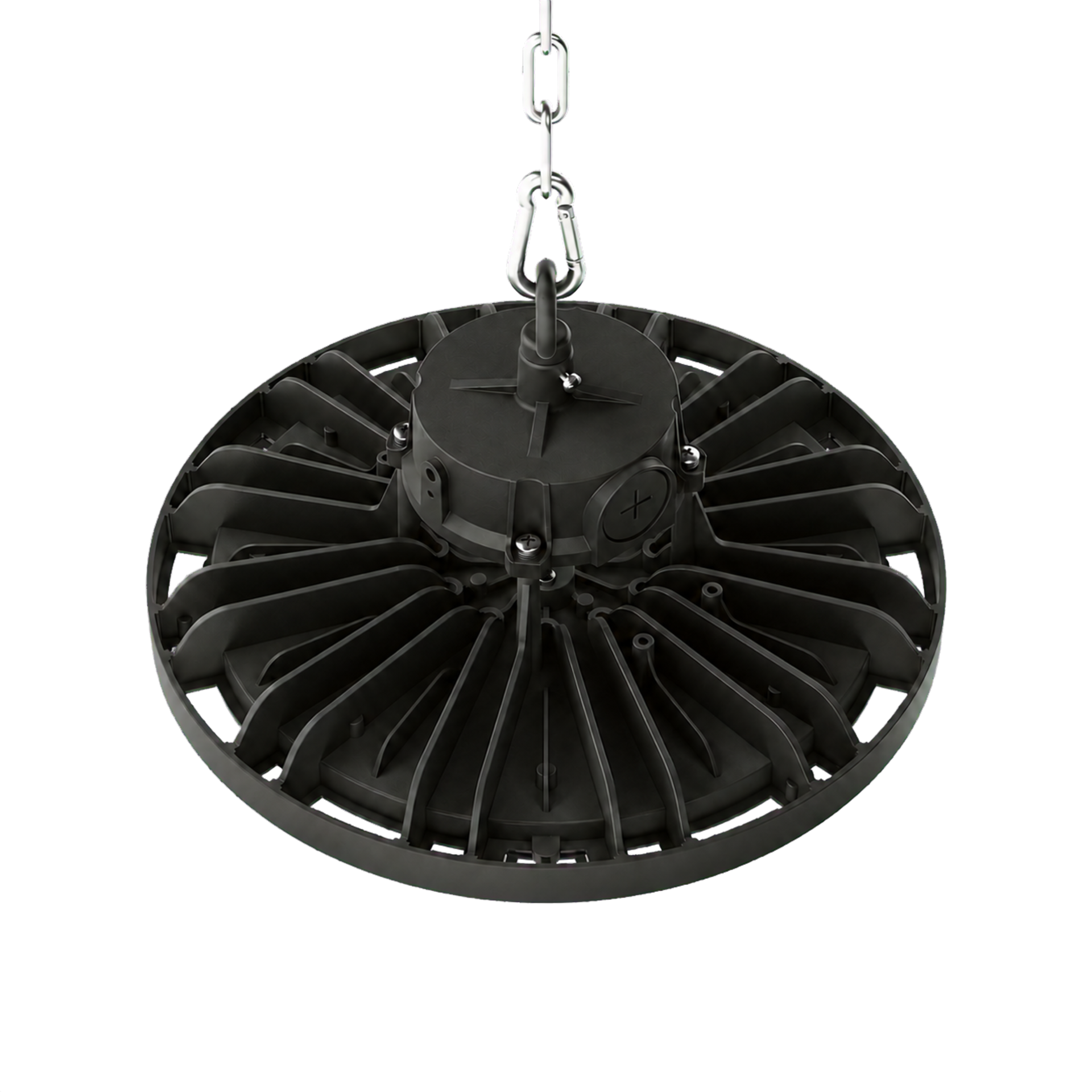

Pasywny system chłodzenia
Prosty jednoosobowy montaż
Wysoka skuteczność do 195 lm/W

Zastosowanie

elektrownie, hale magazynowe, hale montażowe, hale produkcyjne, magazyny, młyny, parkingi, przemysł drzewno-papierniczy, warsztaty

Zakres strumienia świetlnego

22000 - 34700 [lm]

Zróżnicowana temperatura barwowa

4000 [K]

Dane mechaniczne

Montaż
zwieszany
Kolor oprawy
szary
Zakres temperatury pracy [°C]
-40 ... +50
RAL
7035
Obudowa
aluminium wtryskiwane wysokociśnieniowo, tworzywo sztuczne

Dane elektryczne

Zasilanie
220-240V 50/60Hz
Zawiera źródło światła
tak
Moc oprawy [W]
113 - 198
Prąd wyjściowy [mA]
700
Współczynnik mocy zasilacza [λ]
0,97
Rodzaj osprzętu
DALI, ED dip-switch*
Źródło światła
LED
Maksymalna ilość opraw w obwodzie dla bezpiecznika 10A (B)
8
Maksymalna ilość opraw w obwodzie dla bezpiecznika 16A (B)
13
Maksymalna ilość opraw w obwodzie dla bezpiecznika 25A (B)
21

Dane optyczne

Rozsył światła
symetryczny
Sposób świecenia
bezpośredni
Typ optyki
soczewka
Temperatura barwowa [K]
4000
Kąt świecenia
90°
CRI/Ra
80
Kroki MacAdama
5
ULOR / DLOR
0/100
Strumień oprawy [lm]
22000 - 34700
Skuteczność [lm/W]
175 - 195
Grupa ryzyka fotobiologicznego
RG1
SVM
≤0,4
PstLM
≤1
Ilość diod LED
576

Dane ogólne

Informacje dodatkowe
oprawa wyposażona w przewód zasilający o długości 0,3 m
Uwagi

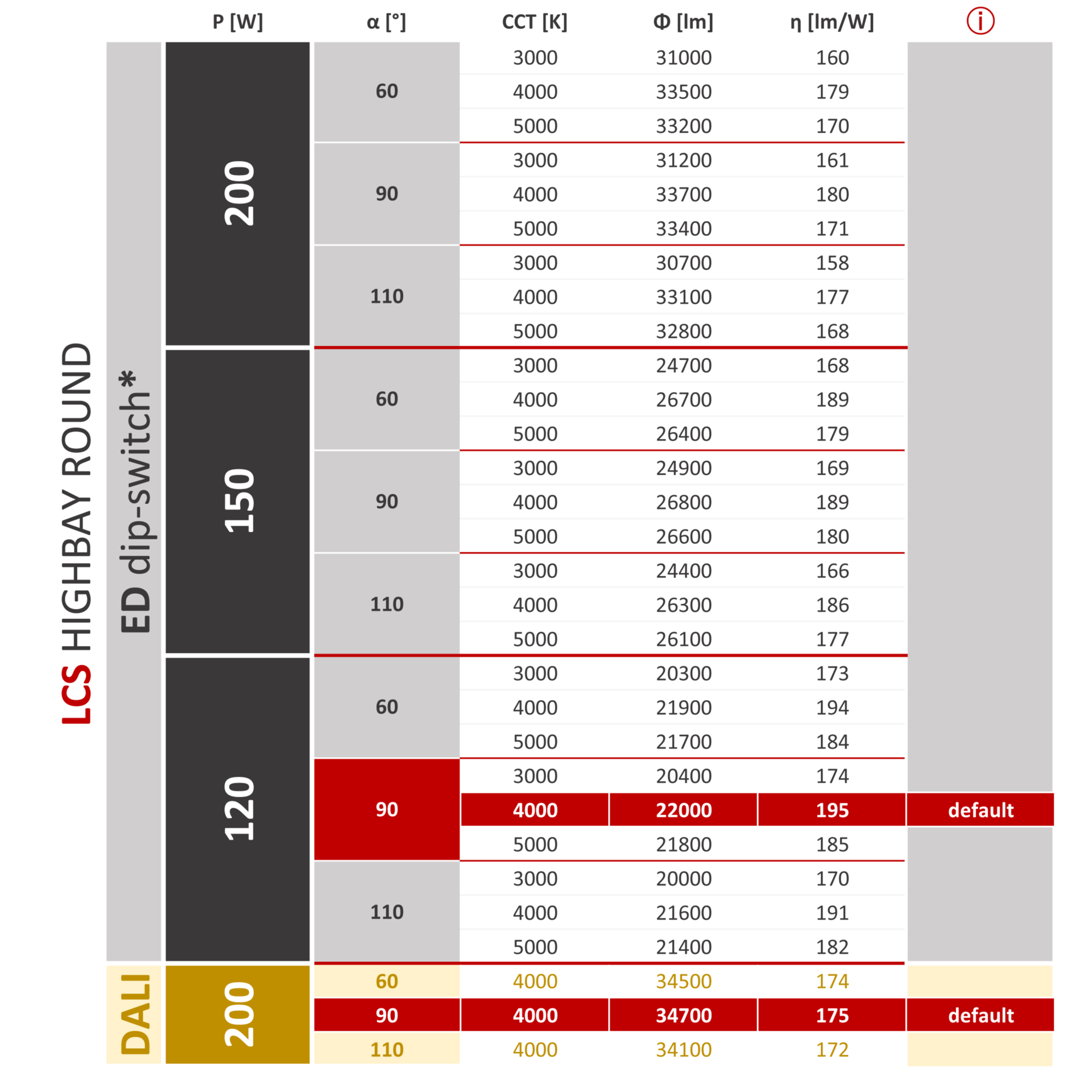

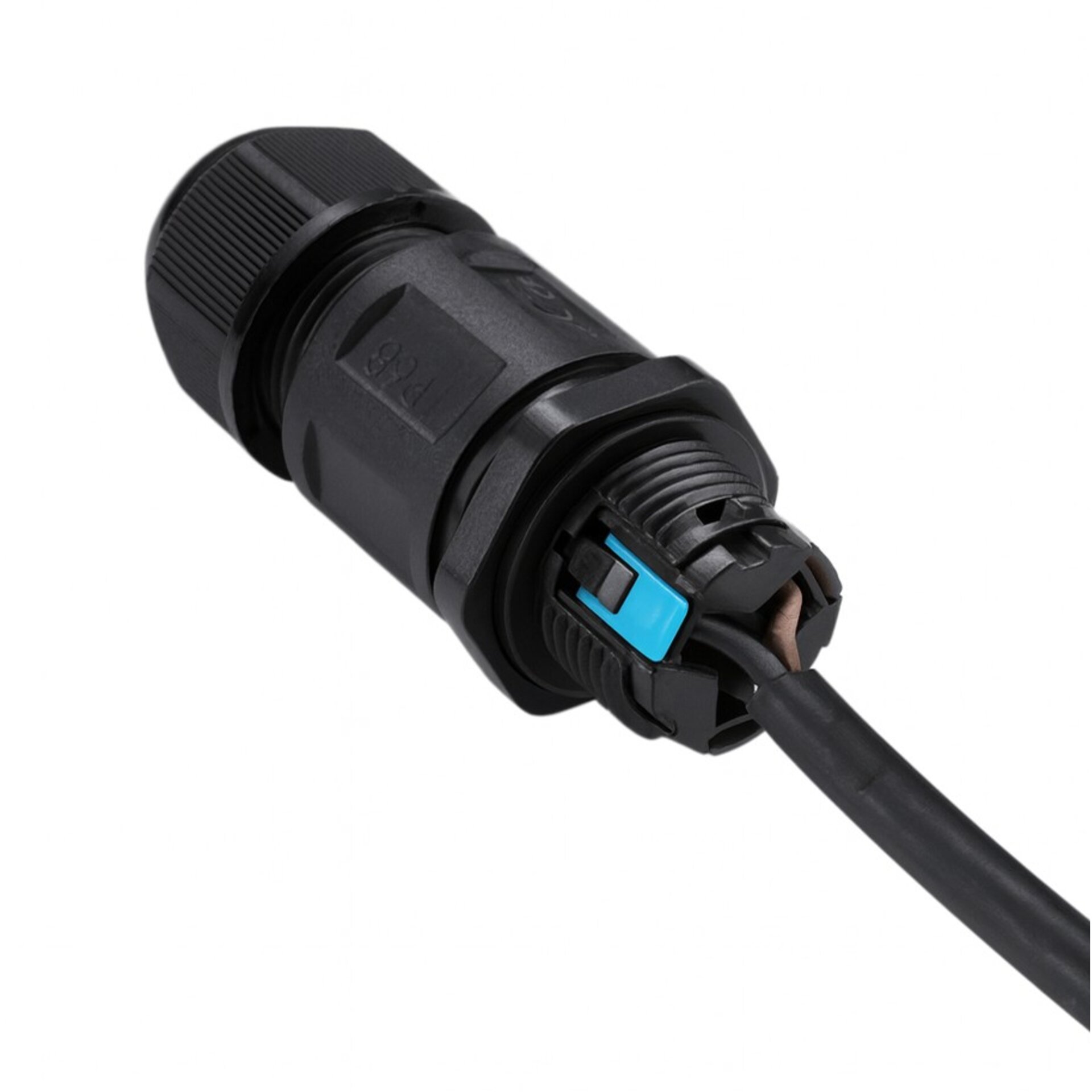

Oprawa w obu wersjach – ED i DALI – jest standardowo wyposażona w szybkozłącze 3-polowe. Złącze 2-polowe DALI (150190.01589) jest dostępne jako akcesorium. DIP SWITCH* – ustawienia fabryczne zgodne z parametrami na karcie katalogowej; możliwe dodatkowe konfiguracje opisane w instrukcji montażu i na schemacie (grafika).
Żywotność L80B10
100 000 h
Gwarancja
5 lat

Wymiary

Wymiary [mm] LxWxH Ilość na palecie Ilość w opakowaniu Masa netto [kg]
330x330x140 78 1 2.6
X

Dostępne warianty

Kod
Strumień oprawy [lm]
Moc oprawy [W]
Skuteczność [lm/W]
Rodzaj osprzętu
DALI
ED dip-switch*
Wyczyść filtry
Porównaj Kod Rodzaj osprzętu Odporność mechaniczna Kolor oprawy Moc oprawy [W] Strumień oprawy [lm] Skuteczność [lm/W] Zakres temperatury pracy [°C]
090622.3L02.001 DALI IK08 szary 198 34700 175 -40 ... +50
090622.5L01.001 ED dip-switch* IK08 szary 113 22000 195 -40 ... +50
Porównaj zaznaczone
* Szczegółowe informacje znajdują się w instrukcji montażu/na schemacie.
Tolerancja strumienia świetlnego +/- 10%.
Tolerancja mocy +/- 5%.
Szczegółowe informacje o strumieniach i mocach dla poszczególnych indeksów wskazane są na karcie katalogowej produktu.
Parametry w karcie katalogowej podawane są dla Ta=25°C.
Tolerancja temperatury barwowej +/- 5%.
Pobierz Materiały
Zaznacz i pobierz materiały, którymi jesteś zainteresowany
Do pobrania
Karta katalogowa
Deklaracje i certyfikaty
Krzywe światłości
Instrukcja montażu
Pobierz zaznaczone
CUSTOMIZACJA - NASZA OPRAWA PO TWOJEMU
Oprawa oświetleniowa, jak podaje dziennik norm, to urządzenie, które służy do rozsyłania, filtrowania i przekształcania strumienia świetlnego, pochodzącego z jednego lub wielu źródeł emitujących światło, która znajduje się w sieci zasilającej
custom
Customizacja
Bespoke - Opracujmy Projekt Wspólnie
Oprawa oświetleniowa, jak podaje dziennik norm, to urządzenie, które służy do rozsyłania, filtrowania i przekształcania strumienia świetlnego, pochodzącego z jednego lub wielu źródeł emitujących światło, która znajduje się w sieci zasilającej
bespoke
Bespoke
Akcesoria

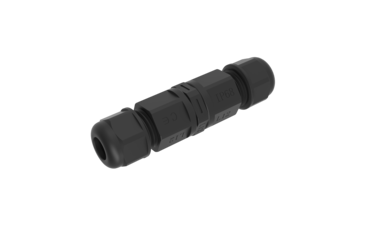

150190.01589
