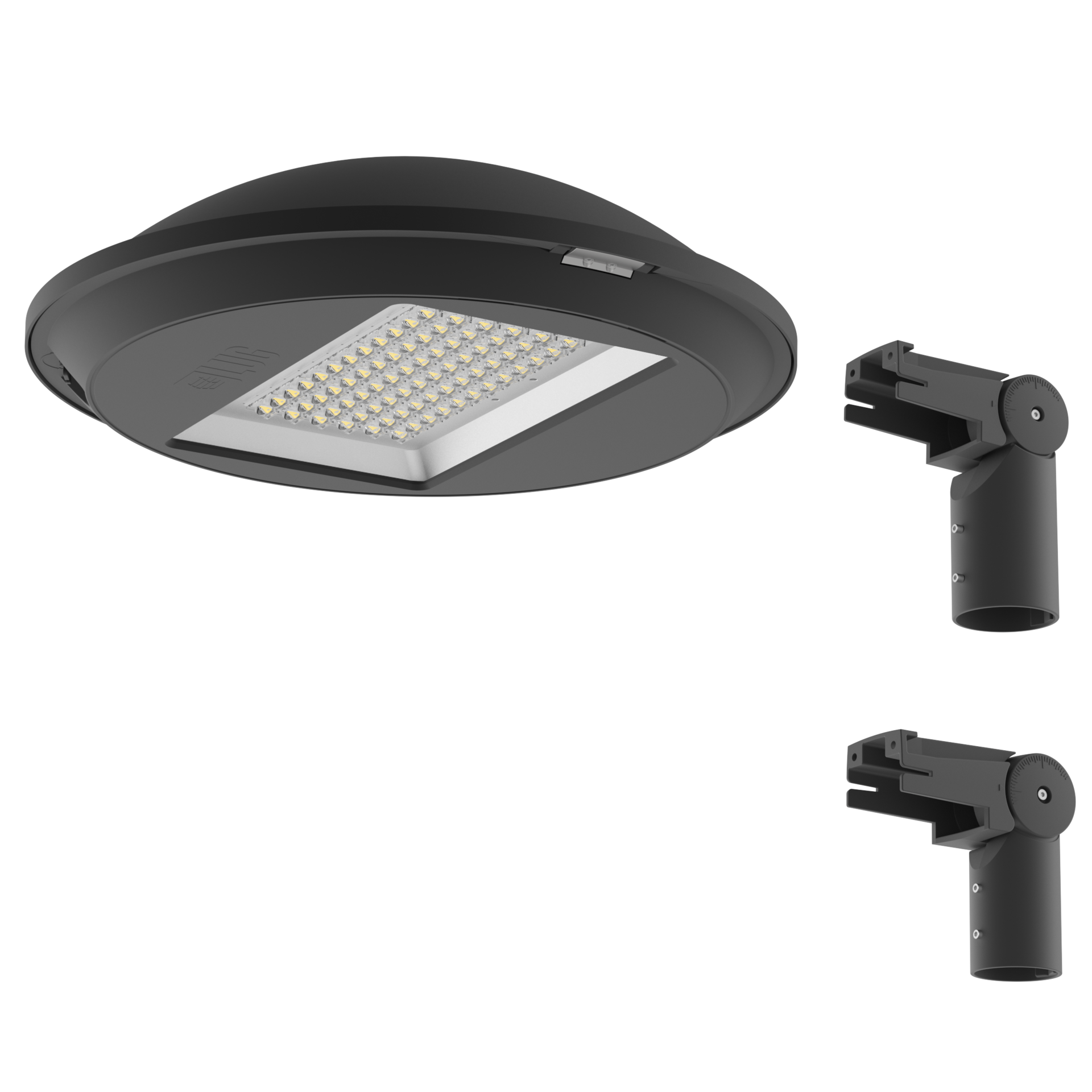

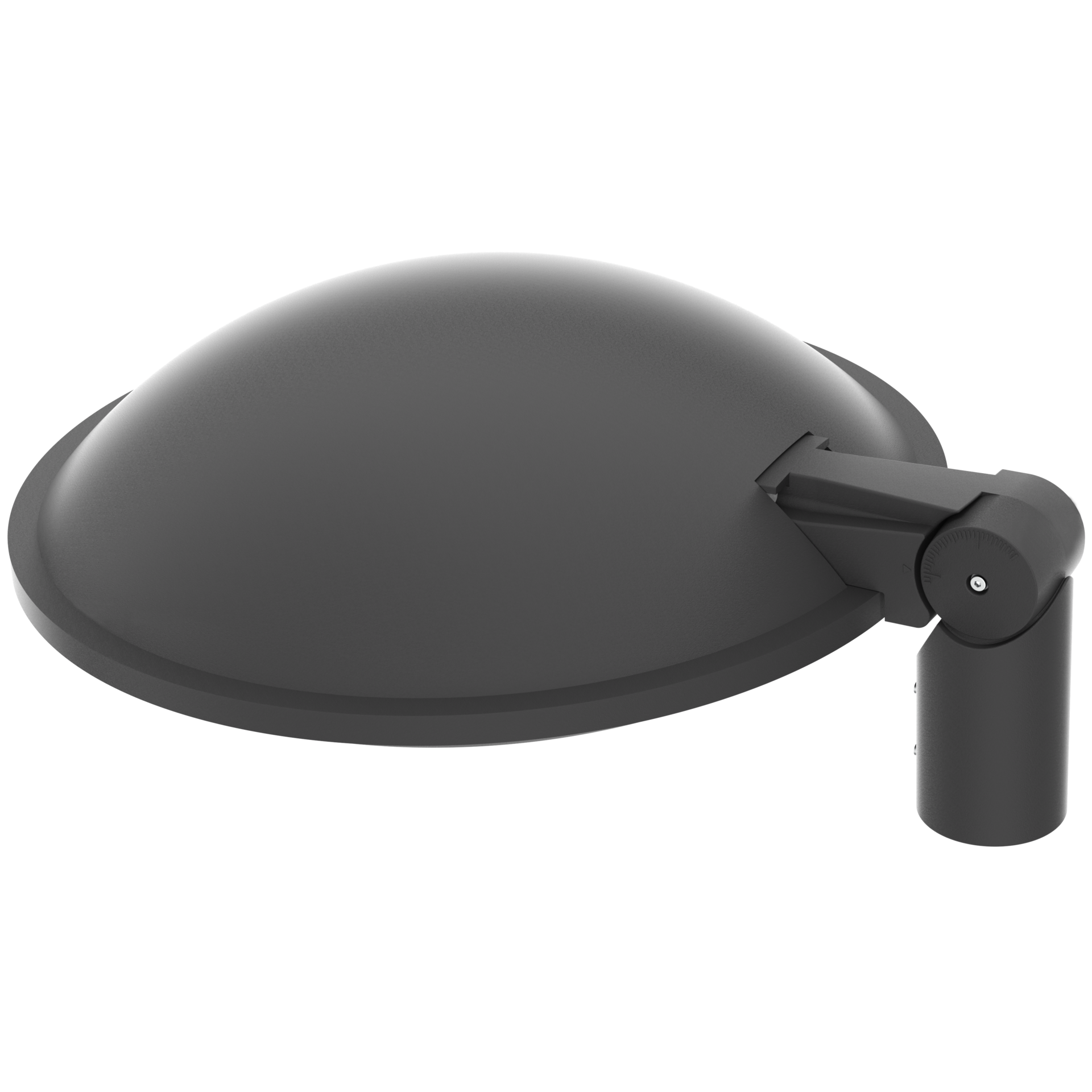

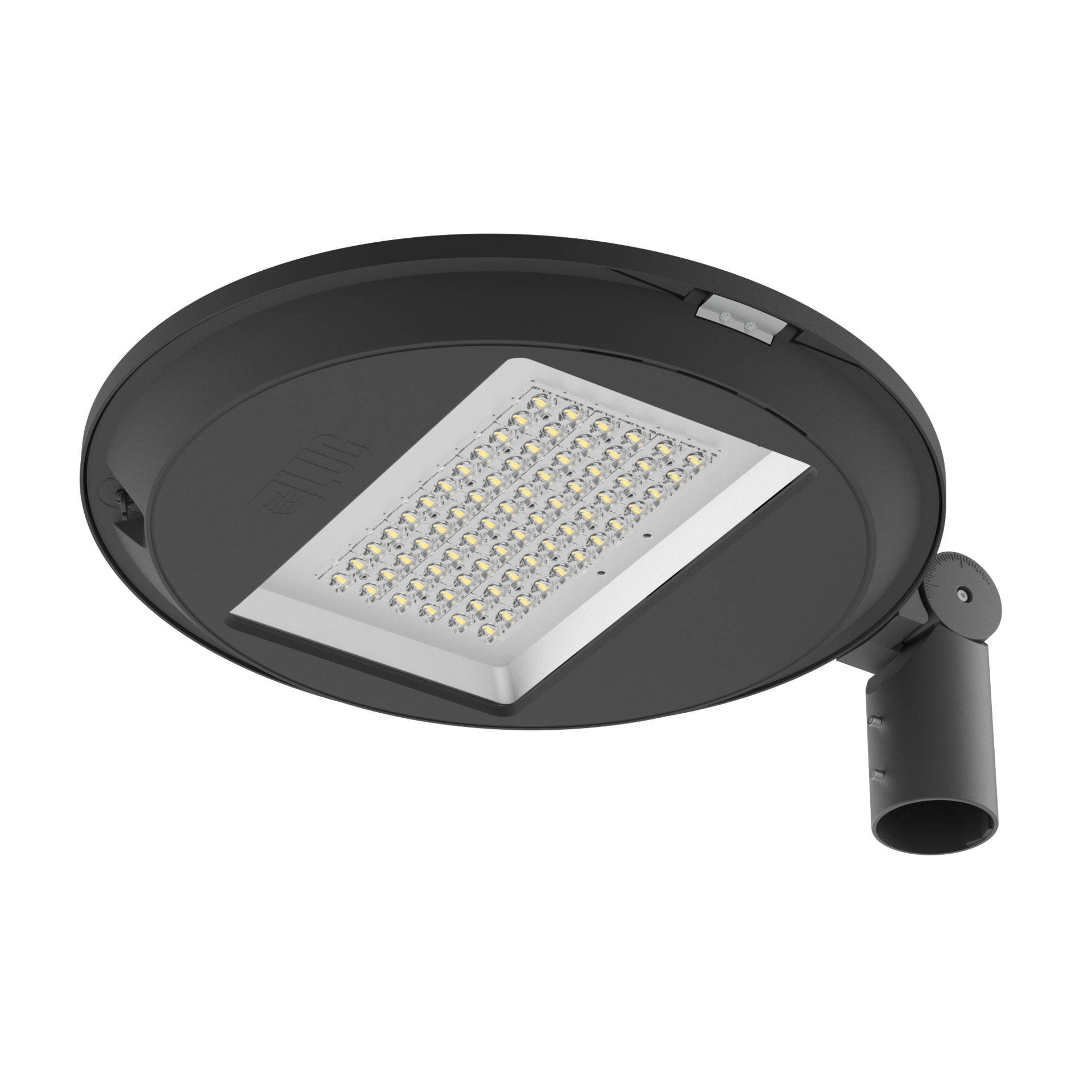

Modułowa oprawa uliczna w dwóch rozmiarach korpusu o podwyższonej funkcjonalności serwisowej, umożliwiająca beznarzędziową wymianę modułu świetlnego wraz z zasilaczem. Przeznaczona do profesjonalnego oświetlenia różnorodnych miejskich przestrzeni aplikacyjnych.
Możliwość sterowania natężeniem oświetlenia
Nowoczesny design
Niezawodność
Wysoka skuteczność do 190 lm/W
Zastosowanie
alejki spacerowe, drogi, drogi gminne, drogi miejskie, drogi osiedlowe, dworce, oświetlenie obszarowe, parkingi, place zabaw, promenady, tereny publiczne
Dostępne na zamówienie
CLO, DIM 1..10V, NTC, czujnik zmierzchu, przedłużenie gwarancji do 10 lat, wersja o podwyższonej odporności korozyjnej zgodna z klasą C5, złącze NEMA, złącze ZHAGA
Zakres strumienia świetlnego
1150 - 25000 [lm]
Zróżnicowana temperatura barwowa
2200 - 4000 [K]
Dane mechaniczne
Montaż
na słupie ø48-76mm, na wysięgniku ø48-76mm, przy pomocy uchwytów (do zamówienia osobno)
Kolor oprawy
grafit
Zakres temperatury pracy [°C]
-40 ... +45, -40 ... +50, -40 ... +55
Obudowa
aluminium wtryskiwane wysokociśnieniowo
Powierzchnia boczna eksponowana na wiatr
0.080 m²
Dane elektryczne
Przyłącze elektryczne
Złącze BJB, przewód max 2x2,5 mm²
Zasilanie
220-240V 50/60Hz
Zawiera źródło światła
tak
Moc oprawy [W]
12 - 164
Prąd wyjściowy [mA]
200, 300, 500, 700, 770
Rodzaj osprzętu
ED
Źródło światła
LED
Maksymalna ilość opraw w obwodzie dla bezpiecznika 10A (B)
5 - 18
Maksymalna ilość opraw w obwodzie dla bezpiecznika 16A (B)
9 - 28
Maksymalna ilość opraw w obwodzie dla bezpiecznika 25A (B)
14 - 44
Dane optyczne
Sposób świecenia
bezpośredni
Typ optyki
O1 - do oświetlenia drogowego, O10 - do oświetlenia drogowego, O11 - do oświetlenia drogowego, O12 - do oświetlenia drogowego, O13 - do oświetlenia drogowego, O14 - do oświetlenia drogowego, O15 - do oświetlenia drogowego, O16 - do oświetlenia drogowego, O17 - do oświetlenia drogowego, O18 - do oświetlenia drogowego, O19 - do oświetlenia drogowego, O2 - do oświetlenia drogowego, O3 - do oświetlenia drogowego, O4 - do oświetlenia drogowego, O5 - do oświetlenia drogowego, O6 - do oświetlenia drogowego, O7 - do oświetlenia drogowego, O8 - do oświetlenia drogowego, O9 - do oświetlenia drogowego, O98 - do oświetlenia drogowego
Klosz
szyba hartowana
Temperatura barwowa [K]
2200, 2700, 3000, 4000
CRI/Ra
70
Kroki MacAdama
3
ULOR / DLOR
0% / 100%
Strumień oprawy [lm]
1150 - 25000
Skuteczność [lm/W]
96 - 190
Grupa ryzyka fotobiologicznego
RG0, RG1
SVM
≤0,4
PstLM
≤1
Ilość diod LED
16, 36, 48, 72, 96
DarkSky
tak
Dane ogólne
Wyposażenie dodatkowe
dodatkowe zabezpieczenie antykorozyjne (rozszerzenie indeksu: .985)
Informacje dodatkowe
zabezpieczenie przeciwprzepięciowe 10kV
Uwagi
słup ani wysięgnik nie stanowią części oprawy; uchwyt montażowy w formie akcesorium, zamawiany osobno
Żywotność L90B10
100 000 h
Gwarancja
5 lat
Wymiary
Wymiary [mm] WxH
Ilość na palecie
Ilość w opakowaniu
Masa netto [kg]
619x184
18
1
12.6
X
Dostępne warianty
Porównaj
Kod
Klasa ochronności
Typ optyki
Rodzaj osprzętu
Moc oprawy [W]
Strumień oprawy [lm]
Skuteczność [lm/W]
Temperatura barwowa [K]
CRI/Ra
Zakres temperatury pracy [°C]
(DarkSky)
130715.5L012.010
II
O1 - do oświetlenia drogowego
ED
74
10250
139
2200
70
-40 ... +50
tak
130715.5L012.020
II
O2 - do oświetlenia drogowego
ED
74
10300
139
2200
70
-40 ... +50
tak
130715.5L012.030
II
O3 - do oświetlenia drogowego
ED
74
10200
138
2200
70
-40 ... +50
tak
130715.5L012.040
II
O4 - do oświetlenia drogowego
ED
74
9950
134
2200
70
-40 ... +50
tak
130715.5L012.050
II
O5 - do oświetlenia drogowego
ED
74
10100
136
2200
70
-40 ... +50
tak
130715.5L012.060
II
O6 - do oświetlenia drogowego
ED
74
10350
140
2200
70
-40 ... +50
tak
130715.5L012.070
II
O7 - do oświetlenia drogowego
ED
74
10350
140
2200
70
-40 ... +50
tak
130715.5L022.010
II
O1 - do oświetlenia drogowego
ED
74
11000
149
2700
70
-40 ... +50
tak
130715.5L022.020
II
O2 - do oświetlenia drogowego
ED
74
11000
149
2700
70
-40 ... +50
tak
130715.5L022.030
II
O3 - do oświetlenia drogowego
ED
74
10950
148
2700
70
-40 ... +50
tak
Porównaj zaznaczone
Pokazano 10 / 381
Pokaż wszystkie
Należy pamiętać, że standardowa oprawa nie jest przeznaczona do stosowania w środowisku o podwyższonej kategorii korozyjności. Zastosowanie oprawy do pracy w środowisku, dla którego wymagane jest dodatkowe zabezpieczenie antykorozyjne, wymaga zastosowania indeksu z rozszerzeniem .985 (na zamówienie). W celu zastosowania oprawy w środowisku agresywnym, np. o zwiększonym stężeniu siarki, soli lub innych substancji agresywnych, wymagana jest konsultacja z Wydziałem Technicznego Przygotowania Produkcji LUG. Tolerancja strumienia świetlnego +/- 10%. Tolerancja mocy +/- 5%. Strumień światła, rozkład natężenia światła i wydajność świetlna zostały zbadane według normy EN ISO 17025:2005 dla serii norm EN13032 oraz normy LM-79. Aktualne dane produktu oraz Ogólne Warunki Gwarancji dostępne na naszej stronie www.lug.com.pl Szczegółowe informacje o strumieniach i mocach dla poszczególnych indeksów wskazane są na karcie katalogowej produktu. Parametry w karcie katalogowej podawane są dla Ta=25°C. Podane zakresy temperatur pracy dotyczą wyłącznie opraw stosowanych w środowisku zewnętrznym. Tolerancja temperatury barwowej +/- 5%.
