LUG - MANO LED - Oprawy architektoniczne zewnętrzne

MANO LED

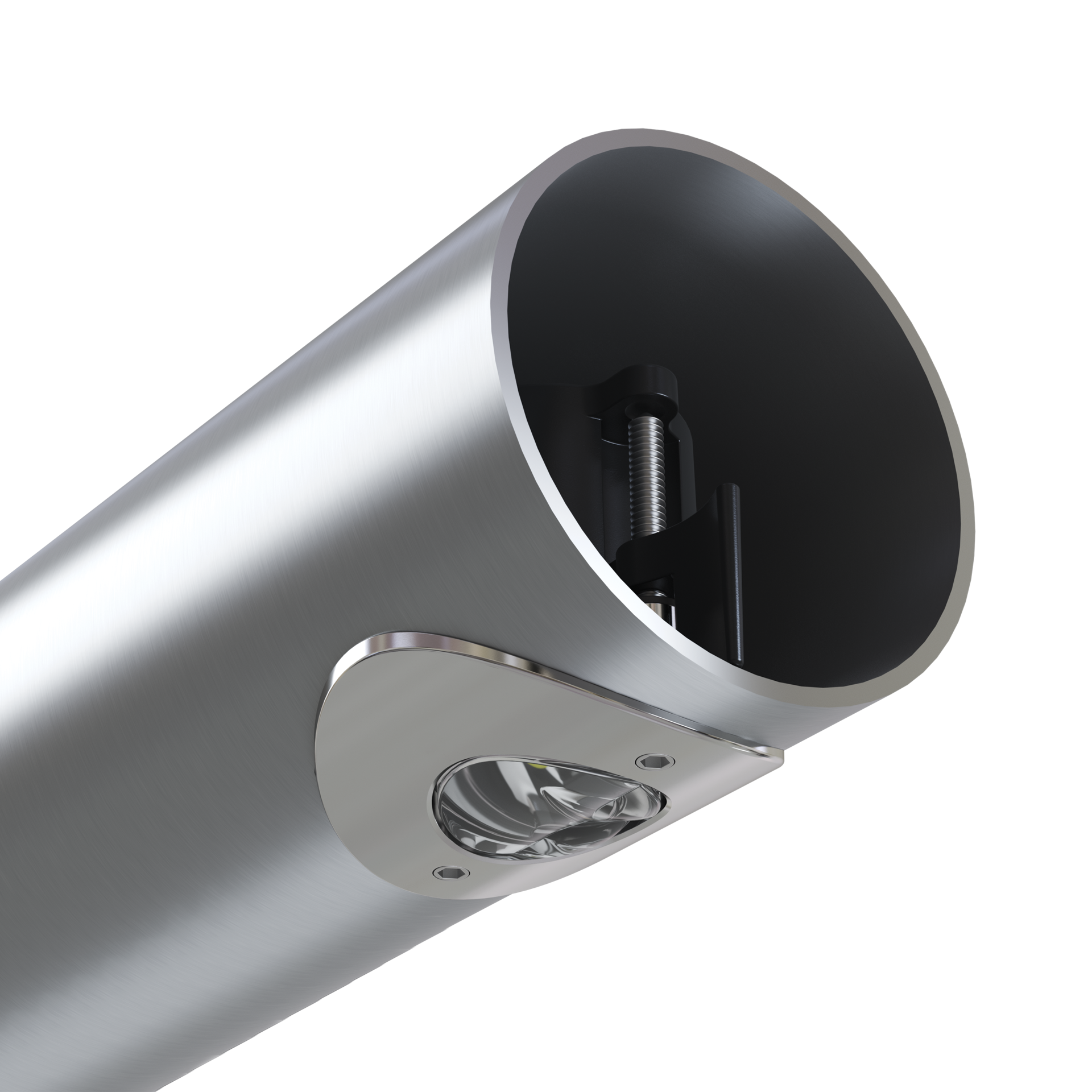

Oprawa dekoracyjna w nowoczesnej formie na źródła światła LED, przystosowana do montażu w poręczach o średnicach ø42,4, ø48,3 i ø61,5 oraz minimalnej grubości 2mm.

Zastosowanie

klatki schodowe, poręcze

Zakres strumienia świetlnego

185 - 199 [lm]

Zróżnicowana temperatura barwowa

3000 - 4000 [K]

Dane mechaniczne

Montaż

w poręczach i pochwytach

Kolor oprawy

srebrny

Zakres temperatury pracy

-30 ... +50

Obudowa

aluminium wtryskiwane wysokociśnieniowo

Typ

ø42,4, ø48,3, ø61,5

Dane elektryczne

Zasilanie

24V DC

Zawiera źródło światła

tak

Moc oprawy [W]

2.4

Prąd wyjściowy [mA]

100

Rodzaj osprzętu

Dane optyczne

Sposób świecenia

bezpośredni

Typ optyki

soczewka

Klosz

szkło przezroczyste

Temperatura barwowa [K]

3000, 4000

CRI/Ra

≥80

Kroki MacAdama

ULOR / DLOR

0/100

Strumień oprawy [lm]

185 - 199

Skuteczność [lm/W]

77 - 83

Grupa ryzyka fotobiologicznego

RG1

Ilość diod LED

Dane ogólne

Informacje dodatkowe

oprawa jest przystosowana do montażu w poręczach o minimalnej grubości 2mm i średnicy ø42,4, ø48,3 i ø61,5

Uwagi

Wyjście zasilacza z bezpiecznie niskim napięciem SELV

Żywotność L80B10

100 000 h

Gwarancja

5 lat

Wymiary

Wymiary [mm] WxH	Wymiary montażowe [mm] ØS	Ilość na palecie	Ilość w opakowaniu	Masa netto [kg]
36x35	33	672	1	0.055

Dostępne warianty

Kod	Rodzaj osprzętu	Moc oprawy [W]	Strumień oprawy [lm]	Skuteczność [lm/W]	Temperatura barwowa [K]	CRI/Ra	Zakres temperatury pracy	Typ optyki	Typ
140620.5L01.301	ED	2,4	199	83	3000	≥80	-30 ... +50	soczewka	ø48,3
140620.5L01.302	ED	2,4	199	83	3000	≥80	-30 ... +50	soczewka	ø42,4
140620.5L01.303	ED	2,4	199	83	3000	≥80	-30 ... +50	soczewka	ø61,5
140620.5L02.301	ED	2,4	185	77	4000	≥80	-30 ... +50	soczewka	ø48,3
140620.5L02.302	ED	2,4	185	77	4000	≥80	-30 ... +50	soczewka	ø42,4
140620.5L02.303	ED	2,4	185	77	4000	≥80	-30 ... +50	soczewka	ø61,5

Porównaj zaznaczone

Tolerancja strumienia świetlnego +/- 10%.
Tolerancja mocy +/- 5%.
Strumień światła, rozkład natężenia światła i wydajność świetlna zostały zbadane według normy EN ISO 17025:2005 dla serii norm EN13032 oraz normy LM-79.
Aktualne dane produktu oraz Ogólne Warunki Gwarancji dostępne na naszej stronie www.lug.com.pl
Szczegółowe informacje o strumieniach i mocach dla poszczególnych indeksów wskazane są na karcie katalogowej produktu.
Parametry w karcie katalogowej podawane są dla Ta=25°C.
Tolerancja temperatury barwowej +/- 5%.

Pobierz Materiały

Zaznacz i pobierz materiały, którymi jesteś zainteresowany

Karta katalogowa

PDF (647.8KB)

Deklaracje i certyfikaty

ZIP (395.4KB)

Krzywe światłości

ZIP (46.8KB)

Modele 3D/2D

RFA (721.4KB)

Instrukcja montażu

PDF (3.2MB)

Pobierz zaznaczone

CUSTOMIZACJA - NASZA OPRAWA PO TWOJEMU

Oprawa oświetleniowa, jak podaje dziennik norm, to urządzenie, które służy do rozsyłania, filtrowania i przekształcania strumienia świetlnego, pochodzącego z jednego lub wielu źródeł emitujących światło, która znajduje się w sieci zasilającej

custom

Customizacja

Bespoke - Opracujmy Projekt Wspólnie

bespoke

Bespoke

Akcesoria

150190.01015

Zasilacz 20W 220..240/24V. Możliwość podłączenia do 8 opraw na długości do 20 metrów (dla przewodu ø1,5 mm²).

150190.01016

Zasilacz 40W 220..240/24V. Możliwość podłączenia do 16 opraw na długości do 40 metrów (dla przewodu ø1,5 mm²).

150190.01017

Zasilacz 60W 220..240/24V. Możliwość podłączenia do 24 opraw na długości do 24 metrów (dla przewodu ø1,5 mm²).

150190.01019

Przewód czerwony LGY 1,5 450/700V 100 metrów.

150190.01020

Przewód czarny LGY 1,5 450/700V 100 metrów.
